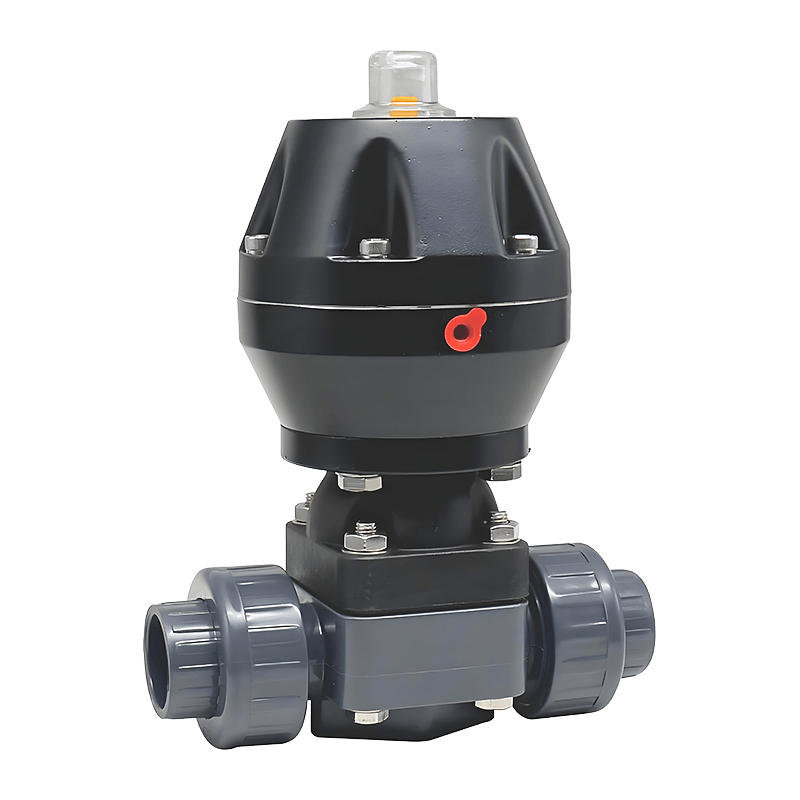

Pemilihan materi dan panduan kesesuaian media

Memilih bahan diafragma dan bodi yang tepat adalah keputusan operasional utama katup diafragma pneumatik . Cocokkan elastomer diafragma atau termoplastik dengan profil kimia dan termal media daripada menggunakan bahan yang paling umum — kecocokan yang tidak tepat dapat menyebabkan pembengkakan, hilangnya elastisitas, penggetasan, percepatan pertumbuhan retakan, atau jalur kebocoran yang sangat besar. Misalnya, EPDM tahan terhadap air panas, jejak uap, dan banyak pembersih alkali namun diserang oleh minyak mineral dan banyak hidrokarbon; Diafragma PTFE tahan terhadap pelarut dan pengoksidasi yang agresif namun memerlukan detail penyegelan yang cermat karena PTFE kurang elastis dan bergantung pada elastomer cadangan untuk penyegelan dinamis anti bocor.

Konstruksi diafragma dan mode kegagalan — diagnosis dan perbaikan

Memahami penyebab kegagalan diafragma membantu memprioritaskan pemeriksaan dan penyimpanan cadangan. Mode kegagalan yang umum terjadi meliputi abrasi mekanis pada antarmuka batang/sumbat, serangan kimia (pelunakan atau pengerasan), keretakan termal akibat sterilisasi uap di luar batas material, dan kelelahan akibat pelambatan siklus tinggi. Periksa diafragma apakah ada penipisan lokal, retakan permukaan kecil yang menyebar dari titik tegangan, perubahan warna (indikator serangan bahan kimia), dan penonjolan seperti ketel yang menunjukkan delaminasi antar lapisan tulangan.

Pemeriksaan praktis di tempat

• Lakukan uji kebocoran dengan menutup katup dan memantau penurunan tekanan hilir selama interval tetap; bandingkan dengan nilai dasar.
• Periksa diafragma secara visual saat siklus dihentikan: cari garis jepit di dekat batang dan apakah ada pemisahan antara penguat dan elastomer.
• Catat jumlah siklus dan korelasikan dengan perkiraan umur siklus pabrikan—ini mengidentifikasi komponen yang mendekati akhir masa pakainya sebelum kegagalan yang tidak direncanakan.

Pasokan udara, ukuran FRL dan pertimbangan aktuator

Kinerja pneumatik yang andal memerlukan pasokan udara yang stabil, bersih, dan kering sesuai kebutuhan aktuator secara bersamaan. Gunakan FRL (filter–regulator–lubricator) di dekat setiap kelompok katup yang berukuran untuk aliran puncak; regulator yang berukuran terlalu kecil menyebabkan aktuasi lambat dan penempatan sebagian yang mempercepat keausan. Tentukan jenis aktuator (penutup pegas aksi tunggal vs aksi ganda) berdasarkan persyaratan anti-gagal dan pastikan margin tekanan pasokan: banyak aktuator diafragma memerlukan tekanan siklus penuh 4–6 bar untuk mencapai gaya penutupan tetapan pada tekanan balik proses tertinggi.

Aturan praktis dan pemeriksaan ukuran

• Hitung total aliran aktuator (Nl/mnt) dan ukuran port FRL yang melebihi puncak sebesar 25% untuk mencegah penurunan tekanan selama gerakan simultan.
• Jika siklus cepat diperlukan, gunakan jalur pilot berdiameter lebih besar dan minimalkan fitting untuk mengurangi penurunan tekanan dan jeda respons.

Ukuran katup, penghitungan Cv, dan saran pelambatan praktis

Katup diafragma sering digunakan baik sebagai isolasi proses maupun untuk pembatasan. Untuk pengukuran yang akurat, hitung koefisien aliran katup (Cv) dari aliran proses yang diperlukan pada tekanan diferensial operasi. Gunakan kurva Cv pabrikan daripada linierisasi, karena posisi aliran vs. batang untuk katup diafragma bisa sangat non-linier. Untuk fluida kental, koreksi Cv yang dihitung untuk efek Reynolds dan pertimbangkan untuk menggunakan ukuran katup yang lebih besar untuk menghindari kavitasi dan erosi dudukan pada bukaan sebagian.

Tip pelambatan praktis

• Hindari pengoperasian terus-menerus di sangat bukaan rendah — ini memusatkan kecepatan pada dudukan dan diafragma serta memperpendek umur.
• Jika kontrol yang baik diperlukan, gunakan positioner dan kontrol kaskade sehingga katup diafragma beroperasi di sekitar bagian langkah linier lokalnya.

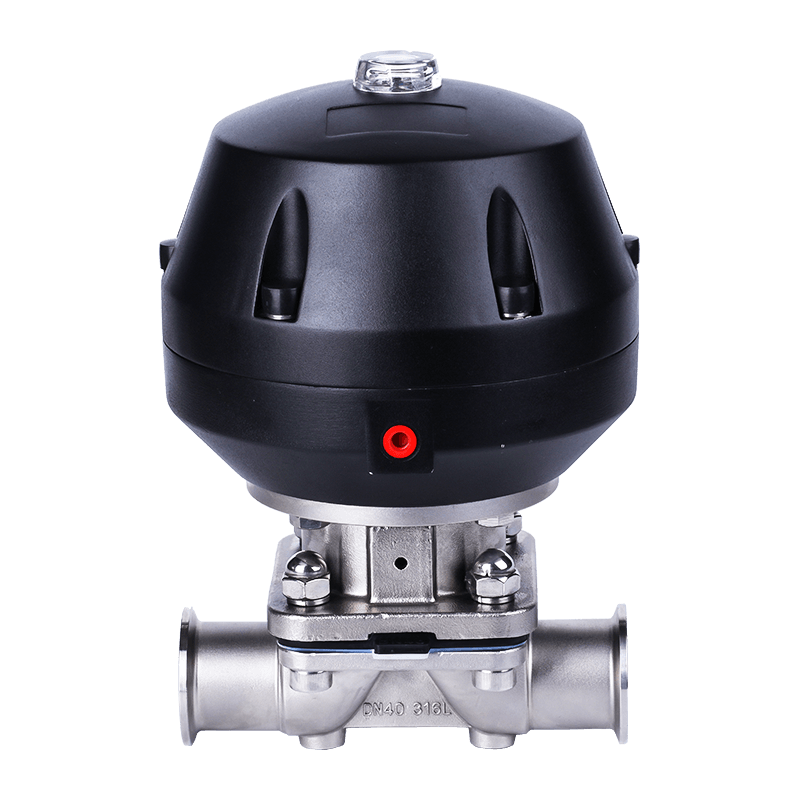

CIP/SIP dan sterilisasi: batasan dan praktik terbaik untuk katup higienis

Di pabrik farmasi dan makanan, katup diafragma harus tahan terhadap Clean-In-Place (CIP) dan Steam-In-Place (SIP). Tidak semua diafragma tahan terhadap paparan uap pada tingkat autoklaf yang berulang. Diafragma berwajah PTFE dengan cadangan silikon atau EPDM tingkat FDA sering kali berfungsi untuk uap hingga suhu tertentu, namun verifikasi peringkat suhu-waktu dari vendor. Kendalikan kejutan termal dengan meningkatkan suhu dan menghindari semburan uap kering yang dapat melepuh elastomer.

• Validasi kompatibilitas bahan kimia bahan pembersih pada konsentrasi dan suhu CIP; pembersih alkali dan pengoksidasi kuat memiliki profil serangan yang berbeda terhadap elastomer.
• Catat jumlah siklus SIP dan rencanakan penggantian diafragma sebagai tindakan pencegahan sebelum batas garansi tercapai.

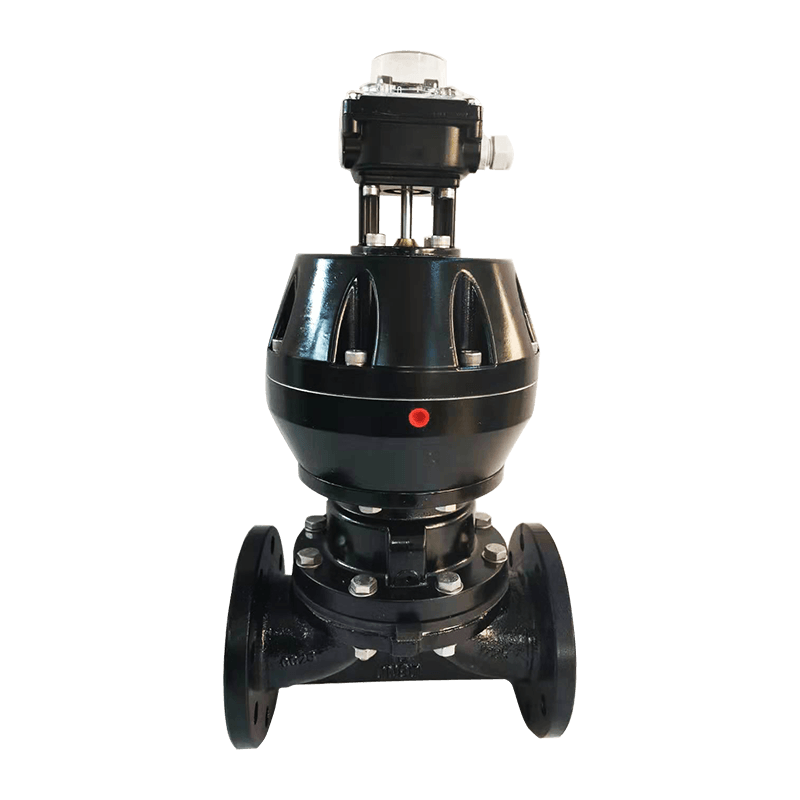

Instalasi dan perpipaan: mengurangi tekanan mekanis dan meningkatkan kinerja

Instal katup diafragma pneumatik sehingga tekanan pipa tidak ditransfer ke badan katup atau aktuator. Gunakan konektor pendek yang fleksibel atau pipa yang ditopang dengan benar yang sejajar dengan port katup; hindari beban samping pada sambungan kap mesin yang dibaut. Arahkan katup sesuai panduan pabrikan — banyak karakteristik dudukan dan pembuangan otomatis bergantung pada arah aliran dan orientasi fisik.

Daftar periksa cepat untuk commissioning

• Konfirmasikan stempel arah aliran sesuai dengan orientasi perpipaan proses.
• Uji tekanan rakitan pada tekanan pengoperasian 1,5× sambil memantau kompartemen aktuator untuk masuknya udara.
• Pasang peredam suara atau muffler pada lubang pembuangan di area yang sensitif terhadap kebisingan dan pasang katup satu arah jika aliran balik dapat menjebak diafragma dalam posisi terbuka.

Strategi suku cadang dan inventaris yang direkomendasikan

Simpan inventaris suku cadang yang minimal namun efektif: diafragma (dua untuk setiap jenis katup kritis), sisipan dudukan, segel aktuator, dan pengencang yang sering menimbulkan korosi. Untuk layanan penting, pertahankan kit pembangunan kembali aktuator lengkap dan positioner terkalibrasi atau modul sakelar batas untuk bertukar dengan cepat. Lacak nomor lot suku cadang dan tanggal pembuatan — kumpulan elastomer dapat bervariasi dan penggantian proaktif dengan spesifikasi yang tepat lebih aman daripada mengganti bahan serupa namun belum teruji.

Referensi cepat kompatibilitas material

Referensi cepat pemecahan masalah

• Jika katup berbunyi atau gagal menahan tekanan: periksa tekanan pasokan udara di bawah beban, periksa FRL, pastikan pegas aktuator (aksi tunggal) berada dalam spesifikasi, dan konfirmasikan pilihan Cv untuk servis.
• Jika kebocoran masih terjadi setelah penggantian diafragma: periksa sisipan kursi dan permukaan penutup bodi apakah ada alur atau partikel yang tertanam; ganti sisipan kursi dan permukaan kawin deburr.
• Jika masa pakai diafragma pendek dalam layanan pelambatan: pertimbangkan untuk beralih ke diafragma bermuka PTFE atau menambahkan penyebar aliran/lubang hulu untuk mengurangi benturan jet pada dudukan.
