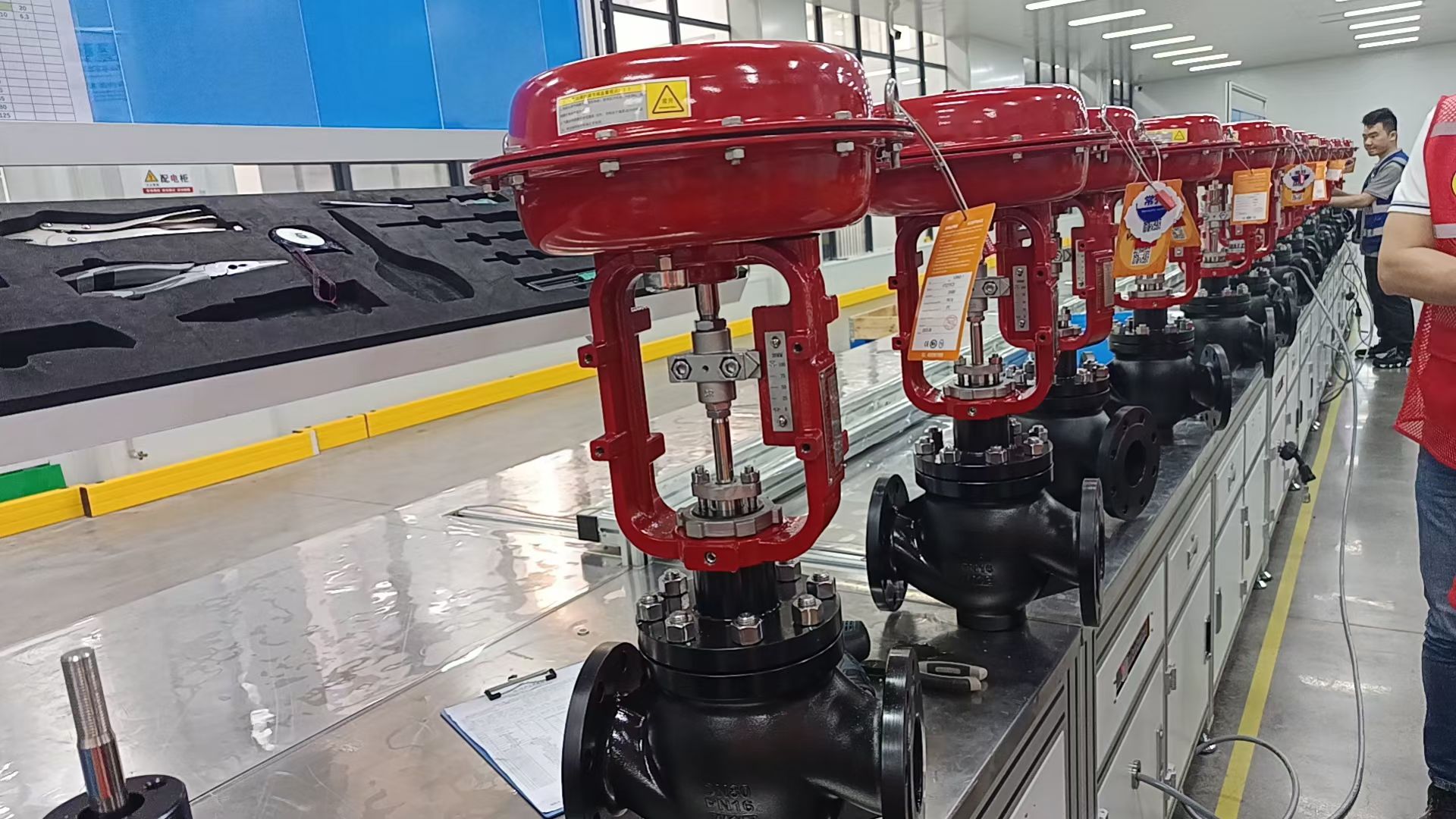

Getaran katup kontrol

Getaran katup kontrol mengacu pada pembukaan dan penutupan katup yang cepat selama pengoperasian, yang menunjukkan bahwa katup kontrol tidak dapat mempertahankan posisi yang sesuai secara stabil untuk mempertahankan kondisi proses yang telah ditentukan. Kondisi ini menyebabkan variabel proses dalam sistem loop tertutup berfluktuasi di sekitar setpointnya.

Kemungkinan penyebab getaran adalah sebagai berikut:

• Masalah pengontrol: Pengaturan pengontrol yang tidak tepat atau kegagalan komponen internal dapat mengakibatkan sinyal kontrol tidak stabil, yang selanjutnya menyebabkan getaran katup.
• Komponen katup kontrol rusak: Keausan atau kerusakan pada bagian katup tertentu (seperti sumbat, dudukan, atau aktuator) juga dapat menyebabkan getaran.
• Dampak metode operasi: Dalam beberapa kasus, bahkan tanpa cacat perangkat keras, prosedur pengoperasian yang tidak tepat atau desain proses yang buruk dapat menyebabkan getaran.

Getaran katup yang terus-menerus tidak hanya mengganggu kinerja segel kelenjar, tetapi juga dapat menyebabkan penyimpangan yang signifikan dari tekanan yang dikehendaki, sehingga mempengaruhi efisiensi produksi dan kualitas produk. Oleh karena itu, sangat penting untuk mengidentifikasi akar penyebab getaran secara akurat untuk menerapkan tindakan perbaikan yang diperlukan, menyelesaikan masalah getaran, dan meningkatkan kinerja loop kontrol secara keseluruhan.

Makalah ini memberikan pembahasan mendalam tentang berbagai faktor potensial yang menyebabkan getaran katup dan metode diagnostiknya, yang bertujuan untuk membantu pembaca lebih memahami dan mengatasi masalah pengendalian industri yang umum namun kompleks ini. Dengan pengetahuan ini, para insinyur dan teknisi dapat memelihara dan mengoptimalkan sistem kendali mereka secara lebih efektif untuk memastikan kelancaran pengoperasian proses produksi.

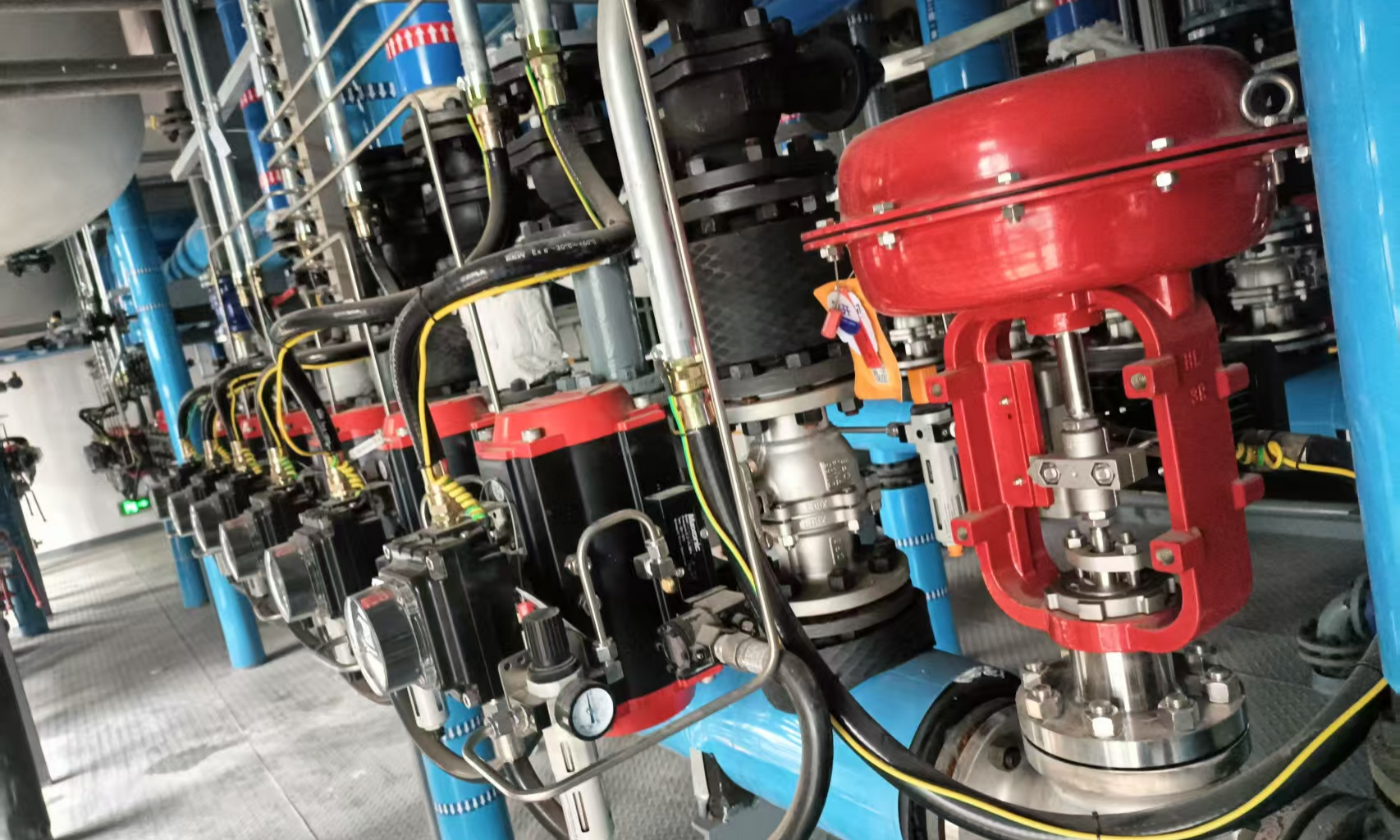

Apa penyebab getaran katup?

1. Masalah lingkaran kontrol

Alihkan pengontrol dari mode otomatis ke mode manual dan evaluasi respons menggunakan prosedur standar untuk menentukan apakah masalahnya terletak pada loop.

Jika osilasi berhenti, kesalahan ada pada loop kontrol. Masalah seperti ini biasanya terjadi pada proses nonlinier. Perburuan juga dapat muncul karena histeresis, yang mengakibatkan lambatnya respons putaran proses.

Konfigurasi pengontrol tidak dapat mengatasi masalah mekanis ini. Katup macet yang disebabkan oleh masalah loop dapat diperbaiki dengan menyetel pengontrol dengan benar. Jika hal ini tidak didokumentasikan dalam manual, penyebab lain mungkin terlibat, seperti variasi aktual dalam variabel proses, ukuran katup, dll.

2. Ukuran Katup Kontrol

Pengendalian suatu katup sangat dipengaruhi oleh ukuran katup pengatur. Koefisien aliran (Cv) mengacu pada volume air pada 600°F yang dapat melewati katup terbuka penuh dengan penurunan tekanan 1 psi.

Cv ditentukan oleh desain katup dan tetap konstan. Katup kontrol dengan ukuran yang sama mungkin memiliki nilai Cv yang berbeda jika memiliki model bodi atau trim internal yang berbeda. Masalah dengan ukuran katup kontrol menjadi jelas ketika total perolehan proses terlalu rendah atau terlalu tinggi. Katup kontrol seringkali berukuran untuk mengakomodasi peningkatan aliran di masa depan, yang mungkin mengakibatkan katup sedikit lebih besar dari yang dibutuhkan untuk aplikasi saat ini, sehingga mengurangi akurasi kontrol.

Katup yang terlalu besar menyebabkan pembukaan atau penutupan yang berlebihan, menyebabkan lengket, kerusakan pengepakan, dan pengendalian yang tidak akurat. Sebaliknya, katup berukuran kecil memerlukan penurunan tekanan yang lebih besar untuk mempertahankan aliran yang tepat, mungkin kekurangan kapasitas yang diperlukan, meningkatkan tekanan pompa, dan meningkatkan risiko kavitasi. Kavitasi dan flashing adalah penyebab utama kerusakan pada bagian dalam katup kontrol, yang pada gilirannya menyebabkan fluktuasi dalam kontrol proses.

3. Pengatur Posisi Katup Kontrol

Pengatur posisi katup mencapai posisi keseimbangan yang diperlukan oleh variabel proses kontrol untuk aktuator katup kontrol dengan menyesuaikan tekanan udara.

Ini berisi spul untuk mengontrol aliran udara. Namun, pengoperasian jangka panjang atau partikel debu di udara dapat menyebabkan keausan pada spul, sehingga tersangkut pada posisi tertentu dan mengakibatkan kenaikan tekanan udara yang tidak normal. Begitu tekanan udara meningkat, spool terlepas dari posisinya yang macet, menyebabkan overshoot, posisi katup tidak stabil, hilangnya kendali efektif atas katup, dan penyimpangan.

Positioner mungkin terkena suhu tinggi karena pancaran panas dari tangki proses di sekitarnya, yang merupakan faktor lain yang menyebabkan katup kontrol menempel pada positioner, dan dapat merusak segel dan pipa positioner. Positioner mendeteksi posisi katup sebenarnya menggunakan tautan umpan balik untuk menyesuaikan outputnya. Jika tautan umpan balik gagal karena gaya fluida, gesekan, atau alasan lainnya, katup mungkin tidak beroperasi dengan benar. Positioner cerdas modern memiliki fungsi unik untuk mengidentifikasi penyimpangan tersebut.

4. Gesekan Statis Selama Gerakan Katup

Ketika katup mengalami gesekan statis (yaitu stiction), katup berhenti bergerak pada posisi tertentu dan memerlukan gaya tambahan untuk memulai kembali. Fenomena ini mungkin disebabkan oleh gland packing yang mengeras atau aliran lengket di dalam sumbat katup. Ketika gaya yang diterapkan cukup untuk mengatasi titik lengket, katup bergerak ke posisi overshoot, menyebabkan variabel proses melebihi setpoint. Keterikatan tersebut dapat diamati dengan memantau hubungan antara keluaran pengontrol dan variabel proses.

Aktuator katup harus berukuran tepat, dan torsi pada segel kelenjar harus berada dalam kisaran yang dapat diterima untuk mencegah lengket.

5. Cacat Perangkat Keras

Selain itu, keausan di bagian dalam sumbat katup dapat menyebabkan katup lengket, sehingga katup tidak dapat menutup sepenuhnya. Kerusakan pada sumbat katup akan menyebabkan katup kontrol kehilangan kendali pada rentang operasi yang tinggi.

Pada katup kontrol, gland packing digunakan untuk mencegah media proses bocor keluar dari badan katup. Jika rusak akan mengakibatkan kebocoran pada kap mesin sehingga mengancam keselamatan kerja. Kebocoran pada aktuator katup merupakan faktor lain yang menyebabkan terjadinya pemburuan katup.

Batang katup awalnya diposisikan tepat oleh pengatur posisi katup. Namun, karena kebocoran, batang akan bergerak terus menerus, memaksa pengatur posisi untuk menyesuaikan keluarannya berulang kali, sehingga menciptakan pencarian posisi batang tanpa batas. Ini adalah salah satu fenomena perburuan yang umum terjadi pada katup kontrol di bawah sinyal kontrol kondisi tunak.

Bagaimana Mencegah Getaran Katup?

1.Analisis dan Diagnosis Osilasi

Osilasi pada katup kontrol dapat disebabkan oleh masalah loop atau faktor lain yang mempengaruhi. Alihkan pengontrol ke mode manual dan amati apakah osilasi berhenti untuk mengidentifikasi penyebab utama. Jika osilasi berhenti, ini menunjukkan bahwa masalahnya terletak pada loop kontrol itu sendiri dan dapat diselesaikan melalui penyesuaian yang tepat.

Osilasi internal mungkin disebabkan oleh penyetelan yang tidak tepat atau kerusakan peralatan. Jika katup masih berperilaku tidak stabil dalam mode manual, masalahnya mungkin berasal dari komponen katup yang rusak atau perubahan parameter proses.

Stiction dan positioner overshoot adalah penyebab paling umum dari lengketnya katup kontrol. Grafik dapat dengan jelas mengilustrasikan respons keluaran katup ketika terjadi stiction.

2.Apa Penyebab Utama Katup Kontrol Menempel?

Untuk menentukan apakah katup kontrol yang macet disebabkan oleh penyetelan pengontrol yang tidak tepat atau kegagalan mekanis dari katup itu sendiri, disarankan untuk mengabaikan keluaran pengontrol untuk sementara, memberikan tekanan konstan ke aktuator katup kontrol, dan mengamati respons keluarannya.

Potensiometer linier (pemancar posisi) digunakan untuk mendeteksi pergerakan batang, sedangkan sensor tekanan (smart positioner) mengukur tekanan keluaran positioner. Dengan menghubungkan sensor-sensor ini ke sistem akuisisi data dan memvisualisasikan data dengan perangkat lunak pemantauan (seperti LabVIEW), grafik perbandingan antara perjalanan batang katup dan keluaran pengontrol dapat dihasilkan.

3. Pemecahan Masalah Loop Katup Kontrol

Mikrokontroler menerima sinyal masukan dari pengontrol setpoint dan sensor tekanan. Jika penyimpangan tekanan dari setpoint terdeteksi dan terjadi lebih dari lima kali, hal ini dianggap sebagai perilaku berburu.

Dalam hal ini, keluaran pengontrol diisolasi, dan konverter arus ke tekanan (IP) secara otomatis menghasilkan tekanan yang sesuai dengan tekanan yang dikehendaki, yang diumpankan sebagai masukan ke pengatur posisi katup kontrol. Periksa kembali penyimpangannya setelah beberapa detik. Jika penyimpangan berkurang, katup kontrol dan aksesorinya berfungsi dengan baik.

Oleh karena itu, diperlukan penyesuaian khusus pada loop pengontrol. Jika katup masih menunjukkan masalah, hal ini mungkin disebabkan oleh kerusakan komponen internal atau lengket yang disebabkan oleh segel kelenjar.

Grafik dengan pita mati dapat dengan mudah menemukan posisi pelekatan tertentu. Jika terjadi pantulan terus menerus tanpa ada bukti adanya pita mati, kemungkinan besar getaran disebabkan oleh kerusakan pada komponen seperti sumbat katup. Metode ini juga dapat membantu menentukan apakah perburuan terjadi di seluruh rentang kendali atau hanya dalam interval operasi tertentu.

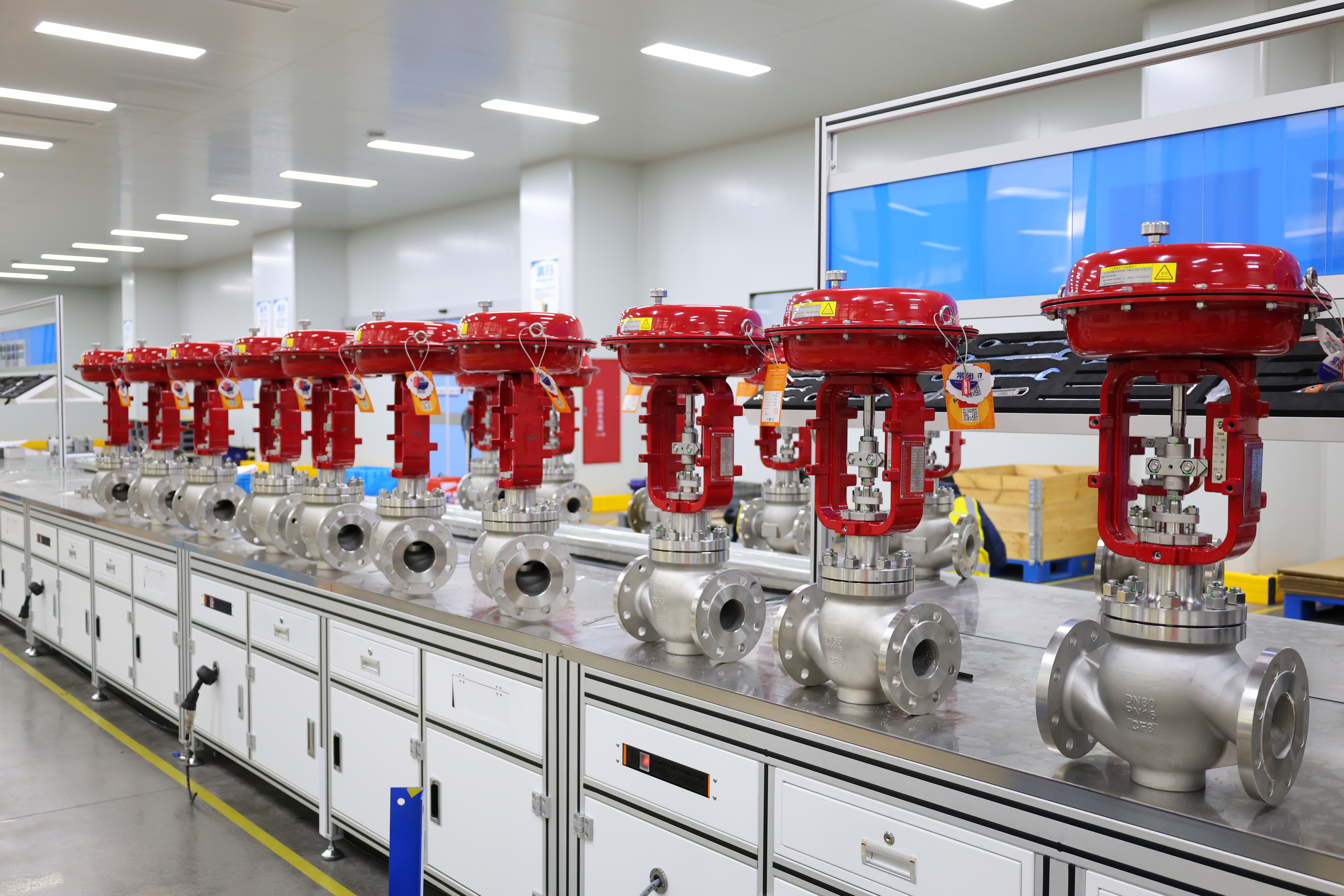

4. Prosedur Perawatan Katup Kontrol

Jika katup kontrol terlihat lengket selama pengoperasian, langkah pemecahan masalah yang dilakukan relatif rumit. Untuk memastikan pemulihan sistem yang aman dan efisien, disarankan untuk mengikuti prosedur pemeliharaan terstruktur di bawah ini:

1.Diagnosis Awal dan Keamanan

IsolasiGanti katup kontrol ke mode manual atau operasi bypass untuk memastikan tidak ada dampak pada aliran proses; memutus suplai udara, suplai listrik dan sumber sinyal, menurunkan tekanan aktuator, dan mengunci sesuai prosedur LOTO (Lockout/Tagout); ambil foto posisi katup, kabel instrumen, sambungan udara, dll., agar mudah dipasang kembali.

2. Inspeksi Eksternal dan Pengujian Fungsional

Verifikasi tekanan keluaran konverter IP yang stabil dan pastikan tidak ada penyumbatan atau akumulasi air di pengatur tekanan filter; gunakan operator genggam atau sumber sinyal analog untuk memasukkan 4–20 mA dan mengamati kelancaran pergerakan batang katup; pastikan tidak ada kelonggaran, deformasi atau korosi pada komponen transmisi mekanis.

3.Pembongkaran dan Inspeksi Internal

Pisahkan aktuator dengan hati-hati dari badan katup untuk menghindari kerusakan pada ulir batang katup; mengukur kelurusan batang katup (runout ≤ 0,05 mm); periksa apakah kemasannya terlalu ketat, berkarbonisasi atau terkontaminasi; periksa apakah kelenjar tidak sejajar sehingga menyebabkan gesekan unilateral.

Periksa komponen internal: sumbat katup dan dudukan katup terhadap erosi, korosi, kokas, atau penyumbatan benda asing; selongsong pemandu dari keausan atau pengotoran; untuk katup putar (misalnya katup bola, katup kupu-kupu), periksa bantalan atau selongsong terhadap kejang.

4. Perawatan yang Ditargetkan

Bersihkan kontaminan menggunakan kain bebas serabut dan pelarut yang sesuai (misalnya alkohol, bahan pembersih khusus), dan oleskan gemuk bersuhu tinggi (misalnya Klüberpaste) ke batang katup; mengganti steker yang aus, kemasan yang sudah tua, cincin-O yang retak, dll., dengan suku cadang asli atau yang setara; saat memasang kembali packing, kencangkan secara merata secara bertahap untuk memastikan ketahanan sedang terhadap pergerakan batang katup (biasanya torsi pengoperasian ≤ 70% dari nilai terukur).

5.Perakitan kembali dan Kalibrasi

Kembalikan semua koneksi sesuai dengan foto yang diambil sebelum pembongkaran; melakukan kalibrasi nol (0%), rentang (100%) dan linearitas menggunakan positioner; masukkan sinyal langkah (misalnya, 50%→75%→25%) dan amati respons yang stabil; catat kurva umpan balik posisi katup dan periksa pita mati, lompatan atau histeresis; jika perburuan masih ada, analisis penyetelan pengontrol yang tidak tepat atau kerusakan katup lokal yang dikombinasikan dengan tren historis.

6. Komisioning dan Pemantauan

Pertama-tama operasikan dalam mode trim manual, lalu beralih kembali ke otomatis setelah memastikan tidak ada kelainan; memantau fluktuasi posisi katup, frekuensi deviasi dan stabilitas parameter proses; mencatat gejala kesalahan, tindakan perbaikan, dan suku cadang yang diganti untuk analisis keandalan selanjutnya.
