Adegan seperti ini sering terjadi selama pertemuan pemilihan katup kontrol:
Manajer pengadaan bertanya: "Mengapa tidak menggunakan katup bola ini? Nilai Cv-nya dua kali lipat dari katup globe yang kikuk, harganya hanya setengahnya, dan jauh lebih kompak dan ringan." Insinyur instrumentasi mengerutkan kening, menjawab: "Lingkaran ini memerlukan kontrol presisi tinggi, dan katup bola tidak akan memotongnya." Ini adalah trade-off abadi antara ekonomi dan kinerja kontrol. Katup putar (misalnya, katup bola, katup kupu-kupu) memang memiliki keuntungan luar biasa dalam kapasitas aliran dan biaya. Namun sebagai elemen kontrol terakhir, VATTEN VALVE tidak bisa hanya fokus pada laju alirannya saja; yang lebih penting adalah ketepatan kendali mereka.
Saat ini, VATTEN VALVE akan mendalami bidang teori kontrol dan membandingkan perbedaan mendasar antara katup linier dan katup putar melalui dua metrik utama: Gain dan Deadband.
01.Dua Kategori Utama berdasarkan Desain Struktural
1. Katup Gerak Linier
Batang katup menggerakkan inti katup untuk bergerak secara linier ke atas dan ke bawah.
Perwakilan: Globe Valve, termasuk tipe tempat duduk tunggal, tempat duduk ganda, dan berpemandu sangkar.
Fitur: Struktur yang sangat kokoh, jalur aliran berliku (disipasi energi tinggi), dan realisasi karakteristik aliran presisi yang mudah.
2. Katup Gerak Putar
Poros katup menggerakkan sumbat katup untuk berputar (biasanya 90°).
Perwakilan: Ball Valve (termasuk katup bola V-port), Butterfly Valve, dan Camflex Valve.
Fitur: Jalur aliran sederhana dan lurus, kapasitas aliran sangat tinggi, struktur kompak, dan pencapaian persyaratan perlindungan lingkungan yang lebih mudah untuk segel pengepakan.

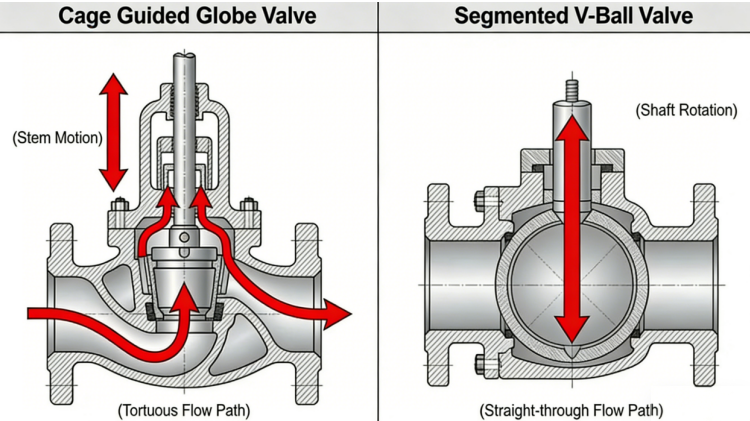

Ilustrasi Utama: Perbandingan Struktural
02 Pengorbanan Mendalam 1: Keuntungan Terpasang
Dengan mengambil turunan (kemiringan) dari kurva karakteristik aliran, kita memperoleh metrik yang lebih kritis: Penguatan Katup. Sederhananya, penguatan adalah sensitivitas sebuah katup.
Kondisi ideal: Kami mengharapkan penguatan katup tetap konstan sepanjang langkah. Artinya, sinyal perintah sebesar 1% dari pengontrol akan selalu menghasilkan perubahan laju aliran sebesar 1%.
Kondisi dunia nyata: Penguatan bervariasi sesuai dengan bukaan katup.
Kelemahan Rotary Valves : Gain Terlalu Tinggi dan Nonlinier
Katup putar (terutama katup kupu-kupu dan katup bola standar) biasanya memiliki penguatan bawaan yang sangat tinggi, terutama pada bukaan kecil.
Efek "Pop-open": Ketika katup bola atau kupu-kupu baru saja dibuka, laju aliran melonjak seketika karena jalur aliran tidak terhalang. Ini berarti katup terlalu sensitif selama pengaturan aliran rendah, sedikit masukan sinyal akan menyebabkan lonjakan aliran secara tiba-tiba, yang dapat dengan mudah memicu osilasi sistem.
Penurunan Keuntungan yang Tajam: Keuntungan katup putar merosot dan menjadi sangat lamban setelah pembukaan melebihi 60% -70%.
Sebaliknya, katup globe linier (dengan trim yang dirancang dengan baik) dapat lebih mudah mencapai penguatan terpasang yang relatif stabil dan moderat di seluruh rentang langkah, yang merupakan keuntungan besar bagi penyetelan parameter PID.
03 Pengorbanan Mendalam 2: Deadband dan Stiction Mekanis
Jika gain merupakan masalah tingkat perangkat lunak, maka deadband dan stiction adalah penyakit kronis tingkat perangkat keras, yang secara langsung menentukan ketepatan pengendalian.

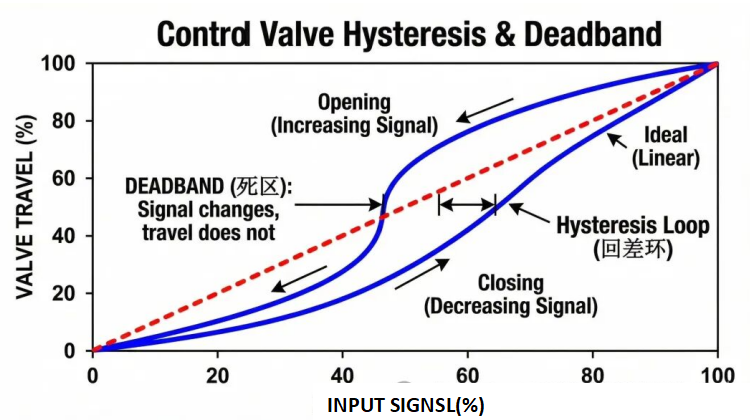

Deadband: Aktuasi Null
Ketika Anda membalikkan arah sinyal input (misalnya, beralih dari pembukaan ke penutupan), katup harus melewati bagian langkah nol sebelum sumbat katup benar-benar mulai bergerak ke arah yang berlawanan. Bagian dari stroke nol inilah yang kita sebut dengan deadband.
Tantangan untuk Katup Putar: Untuk mengubah gaya dorong silinder linier pengatur posisi menjadi gerakan berputar, katup putar biasanya memerlukan mekanisme penghubung yang rumit atau rakitan rak dan pinion. Jarak bebas mekanis di setiap pin penghubung dan bantalan biasa bulat terakumulasi untuk membentuk pita mati yang signifikan.
Keuntungan Katup Linier: Aktuator diafragma pneumatik menggerakkan batang katup ke atas dan ke bawah secara langsung, memiliki sambungan sambungan yang lebih sedikit dan pita mati mekanis yang lebih kecil.
Stiksi: Gesekan Statis yang Melumpuhkan
Gesekan adalah fenomena yang disebabkan oleh gesekan statis yang jauh lebih besar daripada gesekan kinetik. Sebuah katup akan terkunci pada posisi tetap sampai tekanan udara cukup untuk mengatasi gesekan statis, pada titik mana katup tiba-tiba tergelincir ke posisi baru. Hal ini menyebabkan variabel terkontrol menunjukkan osilasi gelombang gigi gergaji yang terkenal.
Tantangan bagi Katup Putar: Untuk penutupan yang ketat, dudukan katup pada katup putar biasanya memberikan tekanan lateral yang sangat besar pada bola atau cakram katup, yang menyebabkan gesekan yang sangat tinggi. Selain itu, untuk memenuhi persyaratan lingkungan dengan kebocoran rendah, pengepakan di sekitar poros yang berputar sering kali dikompresi dengan tinggi.
Keuntungan Katup Linear: Sumbat katup dan dudukan katup globe terutama berada dalam kontak vertikal, sehingga menghasilkan gesekan lateral yang rendah selama proses pengaturan.
04 Panduan Seleksi: Tidak ada yang terbaik, yang ada hanya yang paling cocok.
VATTEN VALVE akan memandu Anda melalui seleksi
Kapan Memilih Katup Putar:
- Laju aliran tinggi & penurunan tekanan rendah: Memerlukan nilai Cv yang besar dengan tekanan sistem yang rendah.
- Media pengotoran & bubur: Jalur aliran lurus pada katup bola dan katup kupu-kupu tahan terhadap penyumbatan, dan gerakan putarnya memberikan kemampuan geser dan pembersihan mandiri.
- Persyaratan penutupan yang ketat: Katup bola dengan dudukan lunak memfasilitasi kebocoran nol dengan lebih mudah.
- Kendala Ruang & Anggaran: Diperlukan solusi yang ringkas dan hemat biaya.
Kapan Harus Tetap Menggunakan Katup Linear:
- Kontrol presisi tinggi: Loop kritis dengan persyaratan ketat untuk deadband dan lag (misalnya <0,5%), seperti kontrol suhu dan komposisi.
- Penurunan tekanan tinggi & kondisi servis yang parah: Trim pengurang tekanan multi-tahap diperlukan untuk menahan kavitasi, kedipan, dan kebisingan tinggi (lihat Ref. No.001). Ini adalah domain katup globe yang tak tertandingi.
- Regulasi aliran rendah: Membutuhkan nilai mikro Cv dan rasio turndown yang tinggi.
