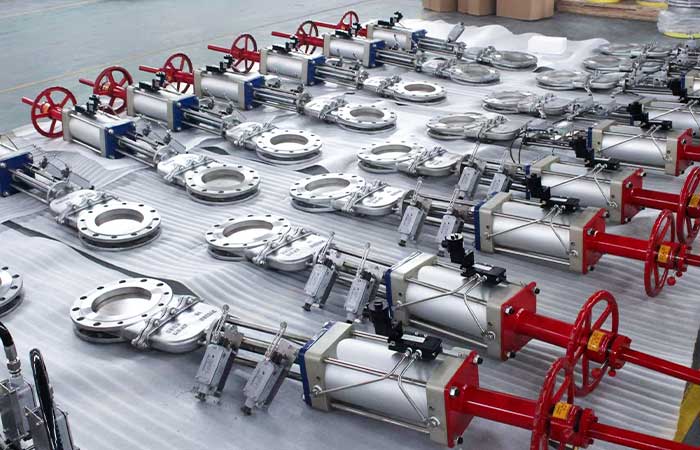

Katup Gerbang Pisau Wafer Elektrik

Badan Katup

a) Katup gerbang pisau mengadopsi struktur terintegrasi dengan tubuh ultra-tipis dan saluran aliran full-bore. Desain ini sangat mengurangi risiko kebocoran sedang, meminimalkan kehilangan aliran, menurunkan biaya, dan memudahkan pemasangan dan pengoperasian.

b) Bagian bawah saluran bodi katup dilengkapi dengan lug pemandu tetap untuk mengamankan pelat gerbang, menggantikan desain alur tradisional. Hal ini mencegah akumulasi medium dan menghindari kemacetan saat katup ditutup.

Plat Gerbang

a) Bagian bawah pelat gerbang mengadopsi desain busur berbentuk pisau, memberikan kemampuan geser yang kuat dan kinerja penyegelan yang sangat baik selama operasi. Ini sangat cocok untuk kontrol media yang mengandung pulp dan serat.

b) Pelat katup menggunakan dukungan titik-dipandu PTFE, mengurangi gesekan dan mencegah kerusakan pada pelat katup.

c) Ketebalan pelat gerbang dapat ditingkatkan sesuai dengan kebutuhan tekanan pipa yang sebenarnya.

Dudukan Katup

a) Katup mengadopsi desain kursi yang dapat diganti (penyegelan tidak terintegrasi). Ketika permukaan penyegelan aus, hanya kursi yang perlu diganti, menyederhanakan perawatan, memperpanjang masa pakai, dan mengurangi biaya pengoperasian peralatan secara keseluruhan.

b) Desain kursi yang dapat diganti menggunakan penutup kursi untuk mengamankan dan mengencangkan kursi terlebih dahulu. Ketika kinerja penyegelan menurun, menyesuaikan sekrup pemasangan penutup kursi dapat meningkatkan efek penyegelan.

Lainnya

a) Desain dual-bearing mengurangi torsi katup, membuat pembukaan dan penutupan lebih halus dan mudah.
