Mengapa Kontak Biasanya Tertutup Digunakan untuk Tombol Tekan Berhenti Darurat

Tombol Tekan Berhenti Darurat: Pendahuluan

Di setiap pabrik industri, keselamatan adalah hal yang penting dan wajib. Mesin berputar dengan kecepatan tinggi, pompa menghasilkan tekanan, konveyor memindahkan material berat, dan sistem otomatis beroperasi terus menerus. Dalam lingkungan seperti itu, kesalahan kecil sekalipun dapat menyebabkan cedera serius atau kerusakan peralatan.

Inilah sebabnya mengapa setiap mesin dilengkapi dengan tombol berhenti darurat . Apabila terjadi sesuatu yang tidak diinginkan, operator harus dapat menghentikan mesin secara instan dan aman.

Salah satu pertanyaan umum yang ditanyakan oleh pelajar dan teknisi adalah: Mengapa kontak Biasanya Tertutup (NC) selalu digunakan untuk tombol berhenti darurat dan bukan kontak Biasanya Terbuka (NO)?

Jawabannya terletak pada logika keselamatan, desain anti-gagal, dan deteksi kesalahan.

Mari kita pahami ini langkah demi langkah.

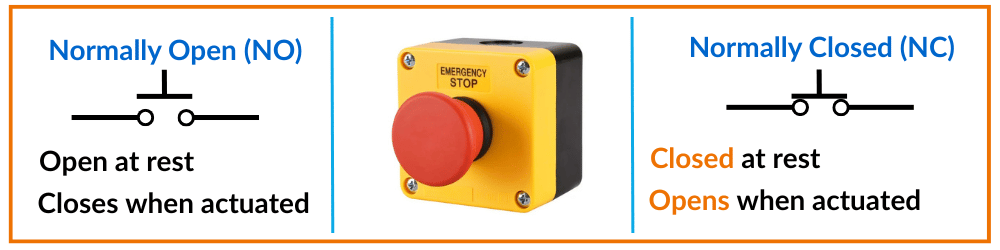

Memahami Kontak NC dan NO

Tombol tekan dapat memiliki dua tipe kontak dasar: Biasanya Tertutup dan Biasanya Terbuka.

dalam sebuah Biasanya Tertutup (NC) kontak, rangkaian tetap tertutup bila tombol tidak ditekan. Arus mengalir normal. Ketika tombol ditekan, kontak terbuka dan memutus sirkuit.

dalam sebuah Biasanya Terbuka (TIDAK) kontak, sirkuit tetap terbuka ketika tombol tidak ditekan. Arus hanya mengalir ketika tombol ditekan.

Perbedaan sederhana ini memainkan peran utama dalam perilaku keselamatan.

Untuk memvisualisasikannya:

1. Kontak NC memungkinkan arus selama pengoperasian yang sehat.
2. Menekan tombol akan menghentikan arus.
3. TIDAK ada kontak yang memblokir arus selama keadaan normal.
4. Menekan tombol memungkinkan arus mengalir.

Untuk pemberhentian darurat , gangguan arus inilah yang membawa keselamatan.

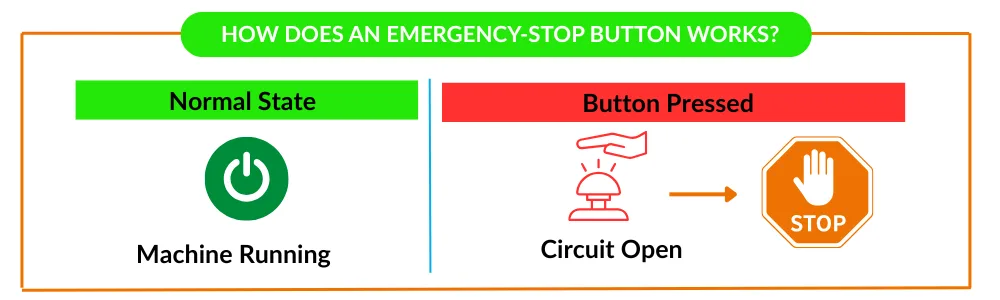

Cara Kerja Sirkuit Berhenti Darurat

Mari kita bayangkan sebuah motor berjalan di jalur produksi.

Selama pengoperasian normal, kontak NC penghentian darurat tetap tertutup, sehingga daya kontrol dapat mencapai koil kontaktor. Motornya terus berjalan.

Saat tombol berhenti darurat ditekan:

1. Kontak NC segera terbuka.
2. Sirkuit kontrol putus.
3. Kontaktor menghilangkan energi.
4. Tenaga ke motor dihilangkan.
5. Mesin berhenti seketika.

Gangguan langsung ini memastikan respons yang cepat dan penghentian yang andal. Logikanya sederhana dan tidak bergantung pada perangkat lunak atau pemrograman.

Perilaku Gagal-Aman – Prinsip Keselamatan Paling Penting

Desain fail-safe berarti setiap kali terjadi kegagalan, sistem secara otomatis berpindah ke kondisi aman alih-alih melanjutkan operasi.

Menggunakan kontak NC dalam sebuah pemberhentian darurat sirkuit mendukung perilaku gagal-aman secara alami.

Pertimbangkan skenario dunia nyata berikut:

1. Kabel putus karena getaran atau penuaan.
2. Terminal mengendur di dalam panel kontrol.
3. Kontak tombol tekan gagal secara mekanis.
4. Konektor rusak karena lembab atau debu.

dalam sebuahll these cases, the NC circuit opens — exactly the same as pressing the emergency stop button. The machine stops automatically.

Hal ini memastikan:

1. Kesalahan tidak disembunyikan.
2. Pengoperasian yang tidak aman dapat dicegah.
3. Pemeliharaan dapat mengidentifikasi masalah dengan cepat.
4. Keamanan personel dilindungi.

Jika kontak NO digunakan, banyak dari kegagalan ini akan luput dari perhatian hingga terjadi keadaan darurat yang sebenarnya.

Shutdown Instan Selama Situasi Darurat

Dalam situasi berbahaya, waktu reaksi sangatlah penting. Penghentian darurat harus memutus aliran listrik tanpa penundaan.

Logika NC memberikan keuntungan ini:

1. Rangkaian sudah diberi energi dalam kondisi normal.
2. Membuka kontak langsung menghilangkan daya.
3. Tidak ada ketergantungan pada pembangkitan sinyal atau penutupan kontak.
4. Gangguan mekanis lebih cepat dan lebih dapat diandalkan.

Hal ini memastikan penghentian segera meskipun logika kontrol atau perangkat lunak PLC gagal.

Pemantauan dan Diagnostik Kesalahan yang Mudah

Keuntungan praktis lainnya dari pengkabelan penghentian darurat NC adalah pemantauan yang mudah.

Panel kontrol modern sering kali menghubungkan loop penghentian darurat ke input PLC atau relai pengaman. Jika sirkuit terbuka secara tidak terduga, sistem akan segera mendeteksinya.

Hal ini memungkinkan:

1. Pembuatan alarm untuk kesalahan kabel.
2. Tindakan pemeliharaan preventif.
3. Pemecahan masalah lebih cepat.
4. Mengurangi waktu henti dan meningkatkan keandalan.

Sistem keselamatan yang sehat harus terus-menerus memverifikasi integritasnya sendiri, kontak NC memungkinkan hal ini.

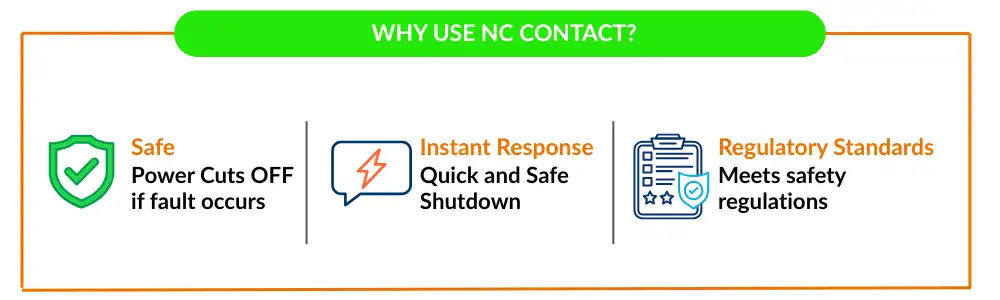

Mengapa Standar Keamanan Lebih Memilih Kontak NC

Standar keselamatan industri menekankan:

1. Perilaku yang aman dari kegagalan.
2. Kemampuan deteksi kesalahan.
3. Perilaku mematikan yang dapat diprediksi.
4. Keamanan berbasis perangkat keras bila memungkinkan.

Kontak NC secara alami memenuhi semua persyaratan ini. Itulah sebabnya perangkat penghenti darurat, sakelar pintu pengaman, dan interlock hampir selalu menggunakan logika NC.

Konsistensi ini membantu para insinyur merancang arsitektur keselamatan yang seragam di seluruh pabrik.

Mengapa Kontak Biasanya Terbuka Tidak Aman untuk Berhenti Darurat

Menggunakan kontak NO untuk penghentian darurat menciptakan risiko tersembunyi.

Mari kita pahami alasannya:

1. Jika kabel putus, sirkuit tetap terbuka dan tampak normal pada sistem.
2. Kesalahannya masih luput dari perhatian.
3. Dalam keadaan darurat, menekan tombol mungkin tidak menghentikan mesin.
4. Operator dapat mengasumsikan keselamatan saat alat berat terus berjalan.

Hal ini menggagalkan tujuan pemberhentian darurat.

TIDAK ADA kontak yang cocok untuk tindakan perintah seperti memulai, mengatur ulang, atau mengakui, bukan untuk gangguan keselamatan.

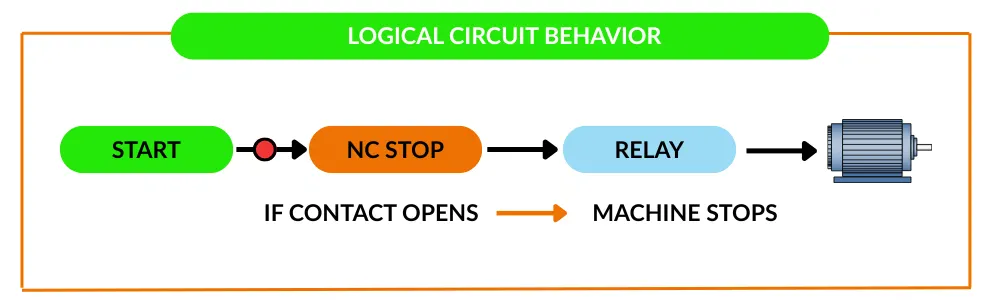

Pandangan Logis dari Sirkuit Berhenti Darurat pada umumnya

dalam sebuah basic control circuit:

1. Daya mengalir melalui kontak penghentian darurat NC.
2. Kontak mengumpankan relai kontrol atau koil kontaktor.
3. Tombol start memberi energi pada sirkuit.
4. Relai mempertahankan operasi menggunakan kontak penahan.

Jika pemberhentian darurat terbuka:

1. Kekuatan kontrol dihilangkan.
2. Relai langsung turun.
3. Tenaga motor terputus.
4. Mesin berhenti dengan aman.

Sekalipun logika PLC terhenti atau perangkat lunak gagal, penghentian darurat bawaan tetap berfungsi secara independen.

Redundansi Menggunakan Kontak Dual NC

Banyak tombol berhenti darurat industri dilengkapi dua kontak NC.

Hal ini semakin meningkatkan keamanan:

1. Satu kontak menyalurkan saluran A dari relai pengaman.
2. Kontak kedua memberi makan saluran B.
3. Kedua saluran harus menyetujui pengoperasiannya.
4. Setiap ketidakcocokan memicu penghentian dan indikasi kesalahan.

Desain saluran ganda ini mendukung tingkat integritas keselamatan yang lebih tinggi.

Kesalahan Umum di Lapangan yang Harus Dihindari

Bahkan dengan standar desain yang baik, kesalahan masih tetap terjadi:

1. Pengkabelan NO, bukan NC selama instalasi.
2. Melewati penghentian darurat untuk pengujian dan lupa memulihkan.
3. Pengetatan terminal yang buruk menyebabkan kesalahan intermiten.
4. Menggunakan tombol tekan berkualitas rendah.
5. Mengabaikan indikasi alarm dari sirkuit pengaman.

Inspeksi dan pelatihan rutin membantu menghindari masalah ini.

Apa yang kita pelajari hari ini?

Tombol berhenti darurat adalah salah satu perangkat keselamatan paling penting dalam sistem industri mana pun. Menggunakan kontak Biasanya Tertutup memastikan pengoperasian yang aman dari kegagalan, respons yang cepat, deteksi kesalahan yang mudah, dan kepatuhan terhadap standar keselamatan.

Setelah logika ini dipahami dengan jelas, menjadi jelas mengapa kontak NC selalu lebih disukai di sirkuit keselamatan. Ini bukan sekadar konvensi, melainkan filosofi keselamatan mendasar.

Untuk anyone working in instrumentation, automation, maintenance, or design, mastering emergency stop logic is an essential professional skill.
