11 Jenis Aktuator Katup: Prinsip Kerja & Aplikasi Industri

Jenis Aktuator Katup: Pendahuluan

Katup ada dimana-mana di pabrik industri yang mengontrol Aliran, Tekanan, Suhu, dan arah cairan.

Namun sebuah katup saja tidak dapat beroperasi dengan sendirinya. Dibutuhkan mekanisme penggerak untuk membuka, menutup, atau memposisikannya secara akurat. Mekanisme penggerak ini dikenal sebagai aktuator katup.

Aktuator katup mengubah energi dari udara, listrik, cairan hidrolik, atau tenaga manual menjadi gerakan mekanis. Memilih aktuator yang tepat secara langsung mempengaruhi keselamatan proses, waktu respons, akurasi, dan keandalan.

Pada artikel ini, kami menjelaskan jenis aktuator katup yang paling umum, cara kerjanya, dan penggunaannya dalam aplikasi industri nyata.

Apa itu Aktuator Katup?

Aktuator katup adalah perangkat yang menggerakkan katup ke posisi yang diperlukan. Pergerakannya bisa linier (naik dan turun) atau berputar (seperempat putaran atau multi putaran).

Aktuator memungkinkan katup dioperasikan secara otomatis, jarak jauh, atau aman di lokasi yang pengoperasian manualnya tidak praktis.

Di pabrik modern, aktuator sangat penting untuk otomatisasi, interlock keselamatan, sistem pematian darurat, dan kontrol aliran yang presisi.

Mengapa Pemilihan Aktuator Katup Penting

Pemilihan aktuator yang salah dapat menyebabkan respons yang lambat, ketidakstabilan kontrol, atau bahkan kerusakan peralatan. Pemilihan aktuator bergantung pada beberapa faktor:

1. Jenis dan ukuran katup
2. Torsi atau gaya dorong yang diperlukan
3. Kecepatan operasi
4. Persyaratan yang aman dari kegagalan
5. Area berbahaya atau tidak berbahaya
6. Ketersediaan pasokan udara, listrik, atau hidrolik

Memahami jenis aktuator membantu insinyur dan teknisi menghindari kesalahan yang merugikan selama desain dan pemeliharaan.

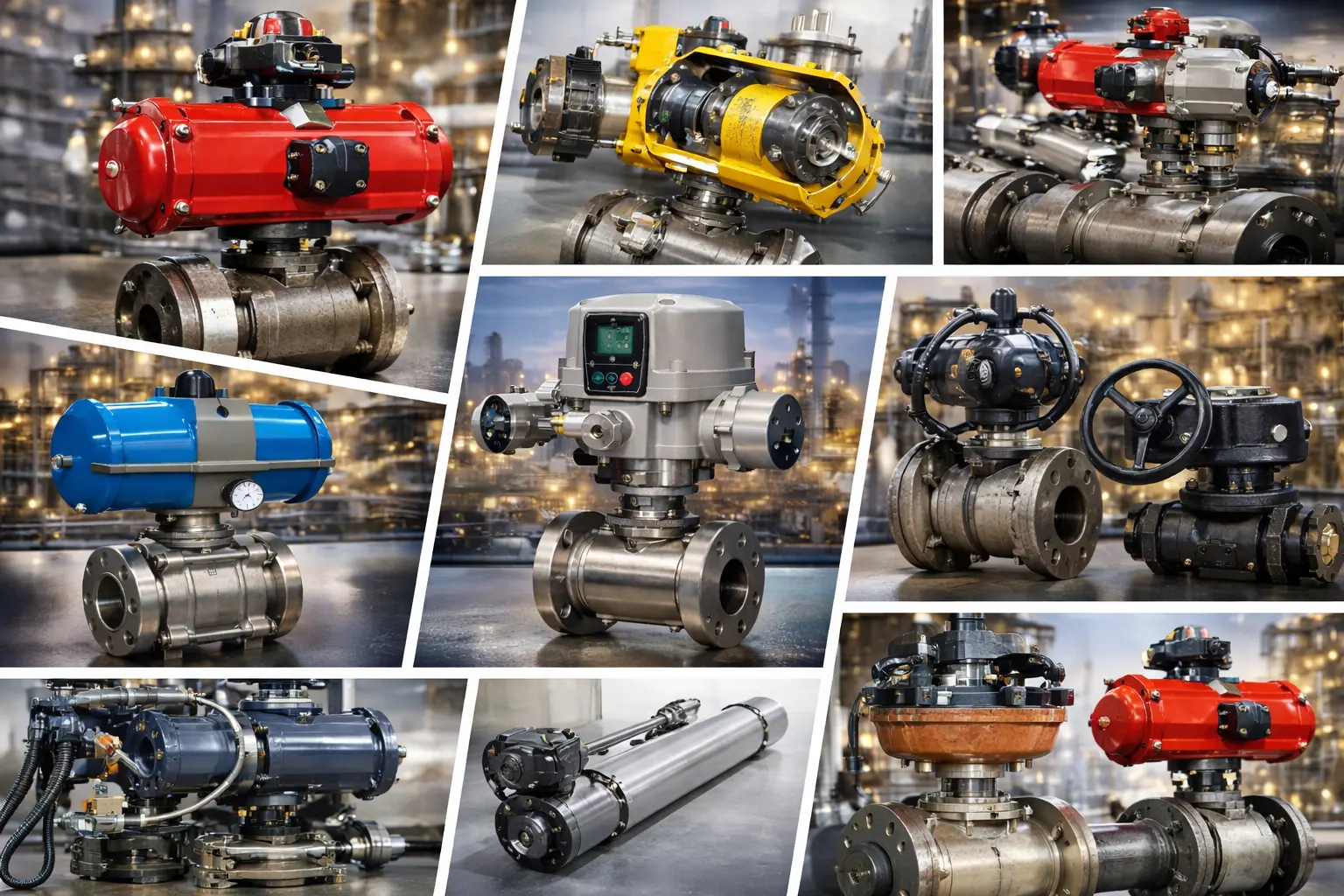

Jenis Aktuator Katup

1. Aktuator Pneumatik

Sumber Daya: Udara terkompresi

Aktuator pneumatik menggunakan tekanan udara untuk menggerakkan piston atau diafragma. Ketika udara diterapkan, ia menciptakan gaya yang menghasilkan gerakan linier atau berputar.

Aktuator ini populer karena udara bertekanan banyak tersedia di pabrik industri. Mereka menawarkan respons cepat dan konstruksi sederhana.

Aplikasi Umum:

Katup hidup/mati kerja cepat, katup kontrol, pabrik minyak & gas, industri kimia,  sistem pengolahan air, lingkungan berbahaya yang membatasi penggunaan peralatan listrik.

2. Aktuator Hidrolik

Sumber Daya: Cairan hidrolik bertekanan

Aktuator hidrolik beroperasi menggunakan cairan yang tidak dapat dimampatkan, yang memungkinkannya menghasilkan gaya yang sangat tinggi. Piston hidrolik bergerak ketika cairan bertekanan memasuki silinder.

Mereka ideal untuk katup besar di mana aktuator pneumatik tidak dapat memberikan torsi atau daya dorong yang cukup.

Aplikasi Umum:

Katup tugas berat, anjungan lepas pantai, sistem kelautan, pembangkit listrik, katup isolasi pipa besar.

3. Aktuator Listrik

Sumber Daya: Listrik

Aktuator listrik menggunakan motor listrik yang dikombinasikan dengan roda gigi atau mekanisme sekrup untuk menggerakkan katup. Mereka memberikan pemosisian yang tepat dan mudah diintegrasikan dengan sistem kontrol.

Berbeda dengan aktuator pneumatik, aktuator listrik tidak memerlukan pasokan udara sehingga cocok untuk lokasi terpencil.

Aplikasi Umum:

Sistem HVAC, jaringan distribusi air, pabrik otomatis, pengoperasian katup jarak jauh, kontrol pelambatan yang presisi.

4. Aktuator Manual

Sumber Daya: Upaya manusia

Aktuator manual dioperasikan menggunakan roda tangan, tuas, atau kotak roda gigi. Mereka sederhana, andal, dan tidak memerlukan daya eksternal.

Meskipun otomatisasi merupakan hal yang umum, aktuator manual tetap penting untuk tujuan pencadangan dan isolasi.

Aplikasi Umum:

Saluran pipa utilitas, operasi darurat, katup yang jarang dioperasikan, jalur bypass pemeliharaan.

5. Aktuator Pengembalian Pegas

Sumber Daya: Pneumatik, hidrolik, atau listrik dengan pegas

Aktuator pegas kembali mencakup pegas internal yang secara otomatis menggerakkan katup ke posisi yang telah ditentukan ketika pasokan listrik atau udara gagal.

Tindakan fail-safe ini sangat penting dalam aplikasi yang berhubungan dengan keselamatan.

Aplikasi Umum:

Katup pematian darurat, sistem pengaman kebakaran, isolasi bahan bakar gas, sistem instrumen keselamatan (SIS).

6. Aktuator Scotch Yoke

Sumber Daya: Pneumatik atau hidrolik

Aktuator Scotch yoke mengubah gerak piston linier menjadi gerak putar menggunakan mekanisme yoke. Mereka menghasilkan torsi yang sangat tinggi pada awal dan akhir perjalanan katup.

Karakteristik torsi ini membuatnya ideal untuk katup seperempat putaran yang besar.

Aplikasi Umum:

Katup bola besar, katup kupu-kupu, isolasi pipa, saluran transmisi minyak & gas.

7. Aktuator Rak dan Pinion

Sumber Daya: Pneumatik atau hidrolik

Pada aktuator rak dan pinion, piston menggerakkan rak yang memutar roda gigi pinion. Desain ini memberikan gerakan memutar yang halus dan seimbang.

Mereka kompak, ringan, dan mudah dipasang.

Aplikasi Umum:

Katup bola berukuran kecil hingga sedang, katup sumbat, katup kupu-kupu dalam jalur proses otomatis.

8. Aktuator Linier

Sumber Daya: Listrik, pneumatik, atau hidrolik

Aktuator linier menggerakkan batang katup dalam gerakan garis lurus. Mereka biasanya digunakan dengan katup yang memerlukan tindakan mengangkat atau mendorong daripada memutar.

Mereka memberikan pemosisian yang akurat dan kontrol yang stabil.

Aplikasi Umum:

Katup kontrol, katup globe, katup gerbang, aplikasi kontrol level dalam industri proses.

9. Aktuator Putar

Sumber Daya: Listrik, pneumatik, atau hidrolik

Aktuator putar menghasilkan gerakan rotasi. Mereka bisa seperempat putaran atau multi putaran tergantung pada kebutuhan katup.

Mereka banyak digunakan dalam sistem katup otomatis.

Aplikasi Umum:

Katup bola, katup sumbat, katup kupu-kupu dalam otomasi industri dan utilitas.

10. Aktuator Elektro-Hidrolik

Sumber Daya: Listrik and hydraulic fluid

Aktuator elektro-hidraulik menggabungkan motor listrik dengan sistem hidrolik. Motor menghasilkan tekanan hidrolik secara internal, sehingga menghilangkan kebutuhan akan saluran hidrolik eksternal.

Mereka menawarkan kekuatan tinggi dan kontrol presisi.

Aplikasi Umum:

Anjungan lepas pantai, instalasi minyak & gas jarak jauh, katup pematian darurat, tugas isolasi penting.

11. Aktuator Diafragma

Sumber Daya: Pneumatik atau hidrolik

Aktuator diafragma menggunakan diafragma fleksibel untuk mengubah tekanan menjadi gerakan linier. Mereka memberikan pengoperasian yang lancar dan stabil, terutama untuk aplikasi kontrol.

Mereka biasanya dipasangkan dengan katup kontrol.

Aplikasi Umum:

Pemrosesan bahan kimia, pabrik farmasi, industri makanan dan minuman, sistem kontrol tekanan rendah.

20 Produsen Aktuator Katup Teratas di Seluruh Dunia

Produsen-produsen ini mewakili solusi aktuator katup yang paling banyak digunakan di sektor minyak & gas, listrik,  air, kimia, dan otomasi industri.

Aktuator Linier vs Putar

Aktuator linier menggerakkan batang katup lurus ke atas dan ke bawah, sehingga cocok untuk katup globe dan gerbang. Aktuator putar memutar poros katup, menjadikannya ideal untuk katup bola, kupu-kupu, dan sumbat.

Pemilihan antara linier dan putar terutama bergantung pada desain katup dan tindakan kontrol yang diperlukan.

Aktuator Pneumatik vs Listrik vs Hidraulik

Aktuator pneumatik cepat, sederhana, dan aman untuk area berbahaya. Aktuator listrik menawarkan kontrol yang presisi dan otomatisasi yang mudah. Aktuator hidraulik memberikan gaya tertinggi untuk aplikasi tugas berat.

Setiap jenis mempunyai tempatnya masing-masing, dan tidak ada satu aktuator yang cocok untuk semua aplikasi.

Kesalahan Umum dalam Pemilihan Aktuator

Salah satu kesalahan umum adalah ukuran aktuator yang terlalu kecil, yang dapat menyebabkan pengoperasian katup tidak lengkap. Masalah lainnya adalah mengabaikan persyaratan fail-safe, terutama pada sistem yang kritis terhadap keselamatan. Kondisi lingkungan seperti suhu, korosi, dan klasifikasi area berbahaya juga sering diabaikan.

Pemilihan aktuator yang tepat meningkatkan keandalan dan mengurangi biaya pemeliharaan.

Apa yang Kita Pelajari Hari Ini?

Aktuator katup adalah bagian penting dari setiap sistem kontrol industri. Memahami berbagai jenis aktuator katup, prinsip kerja, dan aplikasinya membantu para insinyur, teknisi, dan pelajar membuat keputusan yang tepat.

Dari aktuator manual sederhana hingga sistem elektro-hidraulik canggih, setiap jenis aktuator memiliki tujuan tertentu. Memilih aktuator yang tepat memastikan pengoperasian yang aman, kontrol yang presisi, dan keandalan katup jangka panjang dalam proses industri apa pun.
