Apa perbedaan antara flensa？

Flensa las datar dan flensa las butt adalah dua jenis flensa yang umum dalam pekerjaan kita sehari-hari. Hari ini, kami akan melakukan analisis perbandingan flensa datar dan flensa las butt dari empat aspek: material, tekanan nominal, bentuk las, dan skenario aplikasi.

Perbedaan Utama

Flensa datar memiliki struktur sederhana dan dihubungkan melalui las fillet, sedangkan flensa las butt memiliki struktur yang lebih kompleks dan dihubungkan melalui las butt. Perbedaan mendasar ini menentukan variasi dalam kekuatan, keandalan, kesesuaian untuk kondisi kerja tertentu, dan biaya.

1.Bahan

Flensa Datar:

Kisaran material opsional sangat luas dan sebagian besar mirip dengan flensa las butt. Bahan umum termasuk baja karbon (A105), baja tahan karat (304, 316), dan baja paduan. Karena sering digunakan dalam kondisi kerja bertekanan sedang hingga rendah dan tidak menuntut, persyaratan untuk kinerja ekstrem dari bahan itu sendiri relatif rendah.

Flensa Dilas Butt:

Kisaran bahan opsional juga luas.

Poin utamanya terletak pada kompatibilitas: dalam lingkungan bertekanan tinggi, bersuhu tinggi, atau korosif, material flensa harus sama persis dengan material pipa (termasuk komposisi kimia, sifat mekanik, dan kondisi perlakuan panas) untuk memastikan integritas sambungan dan kinerja yang konsisten dalam kondisi servis. Misalnya, pada jaringan pipa bersuhu tinggi dan bertekanan tinggi, material baja paduan seperti P91 dan F22 sering digunakan.

Ringkasan: Keduanya serupa dalam hal pemilihan material, tetapi flensa butt weld lebih menekankan pada kompatibilitas presisi dengan material pipa dan persyaratan kinerja yang lebih tinggi.

2. Tekanan Nominal

Ini adalah salah satu indikator yang paling jelas dari penerapan keduanya.

Flensa Datar:

Ini terutama cocok untuk rentang tekanan sedang hingga rendah, biasanya mencakup seri PN (standar GB): PN6, PN10, PN16, PN25, PN40, serta seri Kelas (standar ASME): Kelas 150, Kelas 300. Ini kurang umum digunakan pada peringkat di atas Kelas 300 dan tidak direkomendasikan untuk kelas tekanan yang lebih tinggi. Karena struktur las fillet dan konsentrasi tegangannya, kapasitas menahan tekanannya memiliki batas atas yang jelas.

Flensa Dilas Butt:

Sangat cocok untuk rentang penuh dari tekanan rendah hingga tekanan sangat tinggi. Dari PN10 hingga PN420, dan dari Kelas 150 hingga Kelas 2500 atau bahkan lebih tinggi, flensa las butt dapat digunakan. Struktur leher dan las pantatnya secara efektif mendistribusikan dan menahan tekanan, menjadikannya konfigurasi standar untuk sistem bertekanan tinggi dan bersuhu tinggi.

Ringkasan: Flensa datar adalah solusi ekonomis untuk aplikasi tekanan sedang hingga rendah, sedangkan flensa las butt adalah satu-satunya pilihan yang dapat diandalkan untuk kondisi tekanan tinggi dan tekanan sangat tinggi.

3. Bentuk Las

Ini mewakili perbedaan paling mendasar antara keduanya dalam hal struktur dan manufaktur, yang secara langsung menentukan kekuatan dan keandalan sambungan.

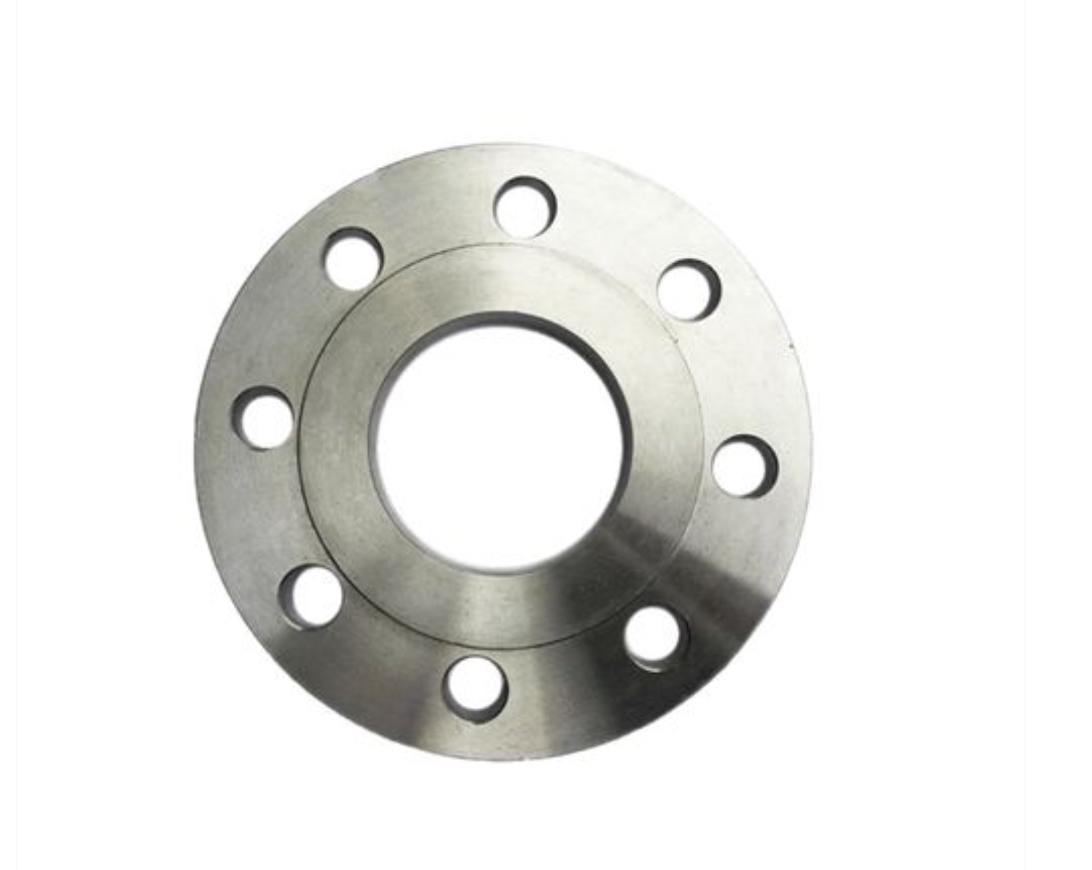

Flensa Datar:

Bentuk Las: Las Fillet

Metode Sambungan: Pipa dimasukkan ke dalam lubang flensa, dan pengelasan dilakukan antara dinding luar pipa dan permukaan flensa (las fillet eksternal). Las fillet penyegel internal tambahan (las fillet bagian dalam) juga dapat diterapkan.

Kekurangan:

• Konsentrasi Tegangan: Bentuk geometris las fillet menyebabkan konsentrasi tegangan yang tinggi pada akar, sehingga rentan menjadi asal mula retak lelah.
• Kesulitan dalam Inspeksi: Lasan internal sulit untuk diperiksa secara efektif menggunakan metode seperti radiografi (RT) atau pengujian ultrasonik (UT). Kualitas las terutama bergantung pada prosedur pengelasan dan inspeksi visual.
• Ketidakcocokan Kekuatan: Ketebalan leher las biasanya kurang dari ketebalan dinding pipa.

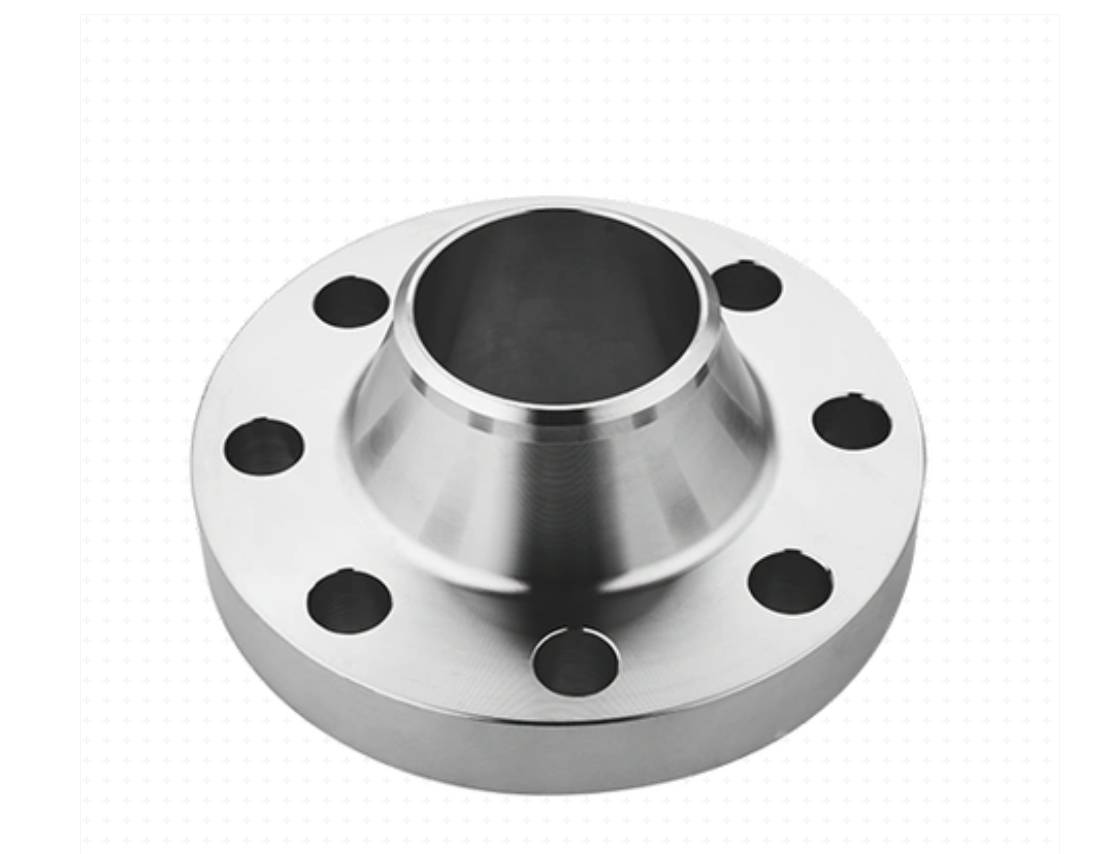

Flensa Dilas Butt:

Bentuk Las: Las Butt

Metode Sambungan: Ujung flensa dikerjakan dengan alur yang cocok dengan pipa. Pipa dan alur flensa disejajarkan dengan tepat dan kemudian dilas. Las pada dasarnya bertindak sebagai perpanjangan ketebalan dinding pipa.

Keuntungan:

• Distribusi Stres yang Sangat Baik: Lasan memberikan transisi yang mulus, menghasilkan faktor konsentrasi tegangan yang sangat rendah dan kekuatan lelah yang tinggi.
• Kemudahan Pengujian Non-Destruktif: Lasan butt dapat menjalani pengujian radiografi (RT) 100% untuk memastikan kualitas internal bebas cacat, memenuhi persyaratan keselamatan standar tinggi.
• Kekuatan yang Sama: Kekuatan las secara teoritis dapat mencapai keseimbangan dengan logam dasar pipa.

Ringkasan: Las fillet versus las butt mewakili perbedaan antara "koneksi" dan "fusi". Yang terakhir ini memiliki keunggulan luar biasa dalam integritas struktural dan kemampuan inspeksi.

4.Aplikasi

Berdasarkan perbedaan di atas, penerapan keduanya tentu saja dibedakan.

Flensa Datar:

• Sistem utilitas bertekanan rendah: Sistem sirkulasi air pabrik, sistem udara bertekanan rendah, pipa air pendingin bertekanan rendah.
• Media tidak berbahaya: Air rumah tangga, air AC, pipa minyak pelumas bertekanan rendah.
• Instalasi dengan ruang terbatas: Karena strukturnya yang lebih pendek, instalasi ini dapat digunakan di ruangan yang padat.
• Sistem non-kritis yang sensitif terhadap biaya: Dipilih untuk tujuan penghematan biaya dalam skenario dengan risiko keselamatan yang sangat rendah serta kondisi tekanan dan suhu yang stabil.

Flensa Dilas Butt:

• Jaringan pipa uap bersuhu tinggi dan bertekanan tinggi (misalnya, saluran uap utama di pembangkit listrik).
• Media yang mudah terbakar dan meledak (misalnya minyak bumi, gas alam, hidrogen, pipa hidrokarbon).
• Media beracun dan berbahaya (misalnya klorin, amonia, bahan kimia beracun).
• Saluran pipa yang menangani zat-zat yang sangat atau sangat berbahaya.
• Kondisi pengoperasian yang berisiko tinggi dan menuntut.
• Saluran pipa mengalami fluktuasi operasional yang signifikan: Saluran pipa mengalami siklus termal, denyut tekanan, getaran mekanis, atau rentan terhadap palu air.
• Semua jaringan pipa proses kelas desain tinggi: Konfigurasi standar pada instalasi inti seperti pabrik kimia, fasilitas petrokimia, pembangkit listrik tenaga nuklir, dan jaringan pipa transmisi minyak dan gas jarak jauh.

5.Ringkasan dan Tabel Referensi Cepat untuk Pemilihan Model

6. Rekomendasi Pemilihan Akhir Katup VATTEN

Dalam desain teknik atau fabrikasi dan instalasi yang dikelola sendiri, terutama jika mengikuti standar seperti ASME atau GB, pemilihannya biasanya tidak sembarangan. Kode dan standar secara langsung menentukan skenario di mana flensa butt weld harus digunakan berdasarkan faktor-faktor seperti kategori fluida, tekanan desain, dan suhu pipa. Secara sederhana: jika ragu, dalam kondisi yang sulit, atau dalam aplikasi yang kritis terhadap keselamatan, flensa las butt harus diprioritaskan. Flensa datar dipertimbangkan hanya untuk kondisi pengoperasian yang berisiko rendah, bertekanan rendah, dan stabil, terutama untuk tujuan penghematan biaya.
