Pemasangan Vortex Flowmeter

Pengukur aliran pusaran dirancang dan diproduksi berdasarkan teori jalan pusaran Karman, terutama digunakan untuk mengukur aliran berbagai cairan bersih seperti gas, cairan, dan uap. Pengukur aliran pusaran memiliki fitur kehilangan tekanan rendah, rentang pengukuran luas, dan akurasi tinggi. Saat mengukur laju aliran volumetrik fluida, mereka hampir tidak terpengaruh oleh perubahan parameter seperti densitas fluida, tekanan, suhu, dan viskositas. Tanpa komponen mekanis yang bergerak, produk ini menawarkan keandalan yang tinggi dan memerlukan perawatan yang rendah. Saat ini, pengukur aliran pusaran dari berbagai produsen dapat mengintegrasikan kompensasi suhu, memungkinkan kompensasi suhu langsung untuk pengukuran gas/uap. Vortex flowmeter telah menjadi salah satu instrumen pengukuran aliran universal dan banyak digunakan dalam industri proses.

Pengukur aliran pusaran biasanya mencapai akurasi 1% untuk pengukuran gas/uap dan 0,75% untuk pengukuran cairan. Namun, jika pemasangannya tidak tepat, keakuratan pengukuran dapat terganggu secara signifikan.

Mari kita bahas pemasangan pengukur aliran pusaran：

1. Lokasi pemasangan harus jauh dari pipa yang terkena getaran dan benturan mekanis.

2. Pengukur aliran harus dipasang di lokasi yang memastikan pipa terisi penuh untuk mencapai pengukuran normal.

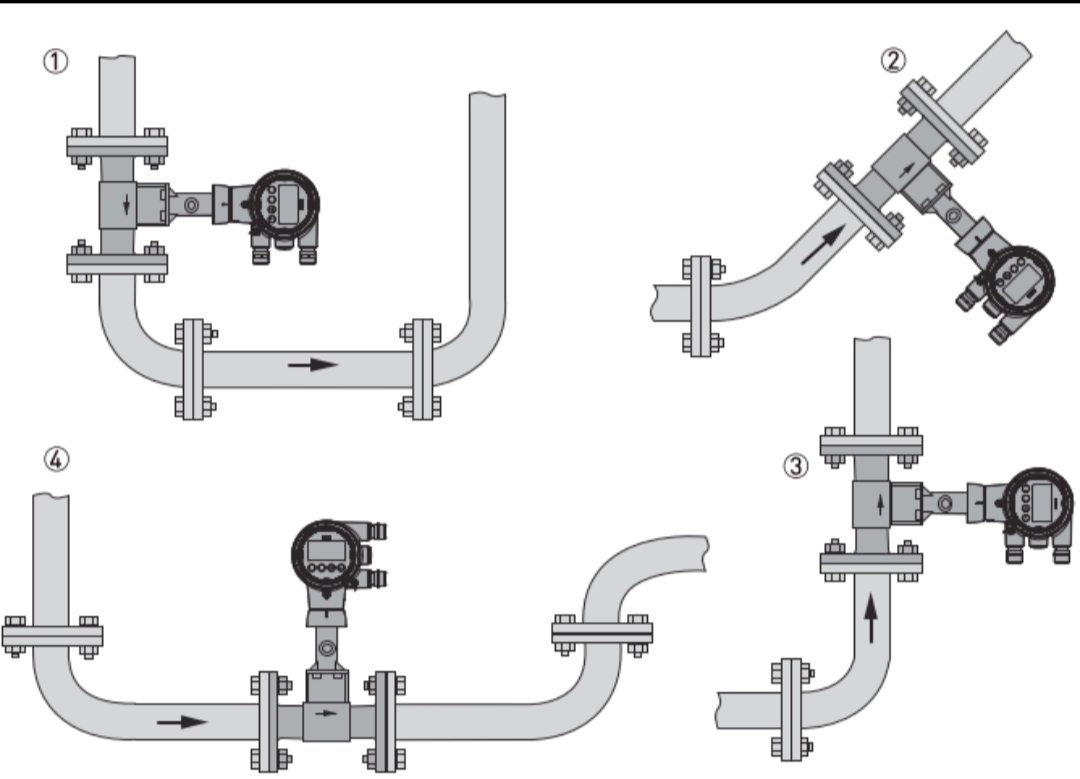

Untuk aplikasi cairan, flowmeter tidak boleh dipasang pada titik tinggi. Posisi pemasangan berikut direkomendasikan:

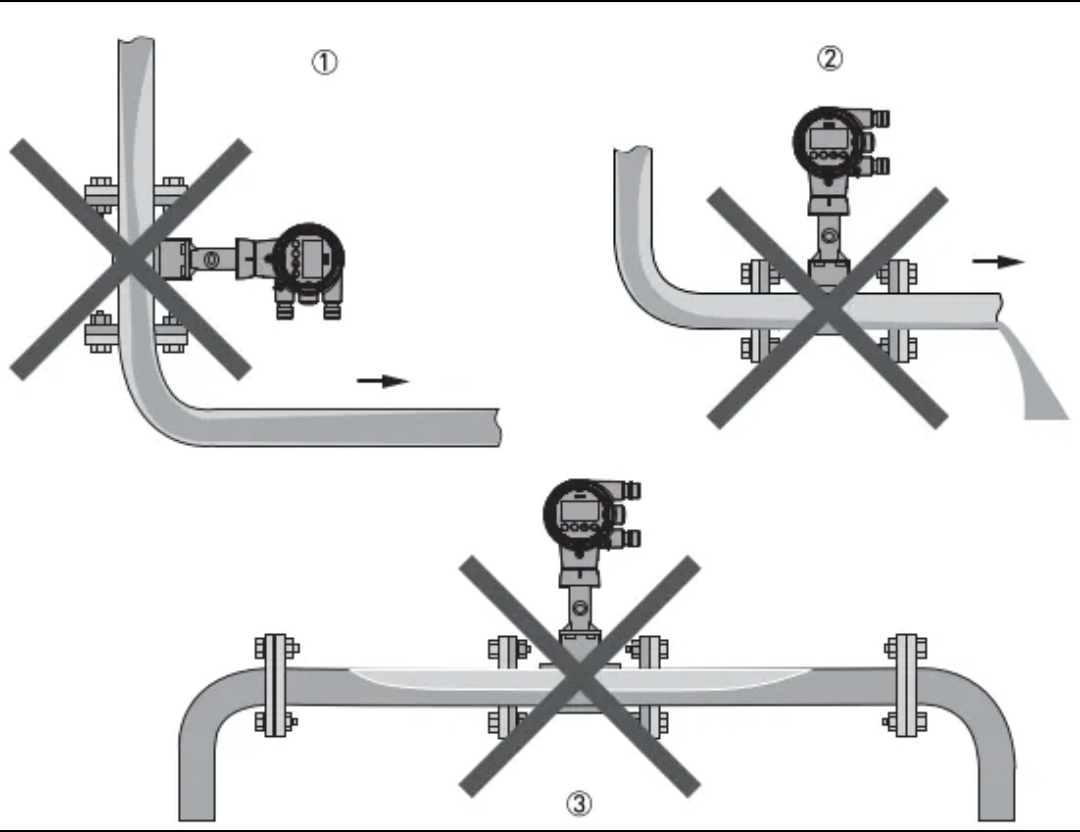

Posisi pemasangan berikut tidak disarankan untuk aplikasi cair:

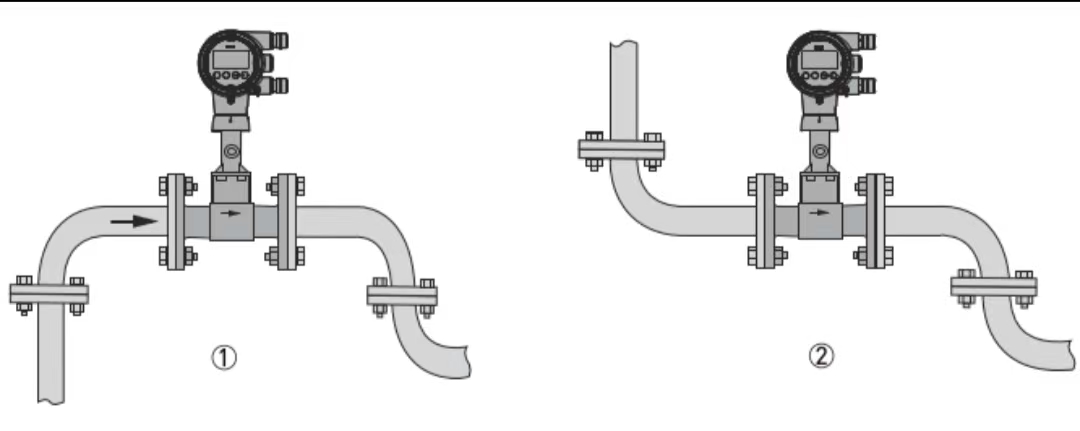

Untuk aplikasi gas/uap, pipa selalu penuh dengan gas. Oleh karena itu, flowmeter dapat dipasang pada aliran vertikal ke atas, aliran vertikal ke bawah, atau orientasi horizontal. Namun, pemasangannya tidak boleh dilakukan pada titik yang rendah. Posisi pemasangan yang direkomendasikan adalah:

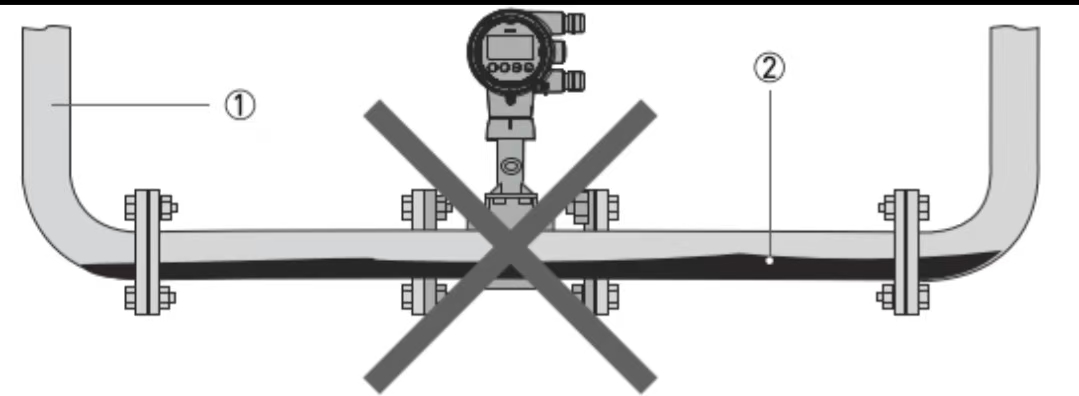

Untuk aplikasi gas/uap, titik rendah dapat menampung cairan dan sebaiknya tidak dipilih untuk pemasangan:

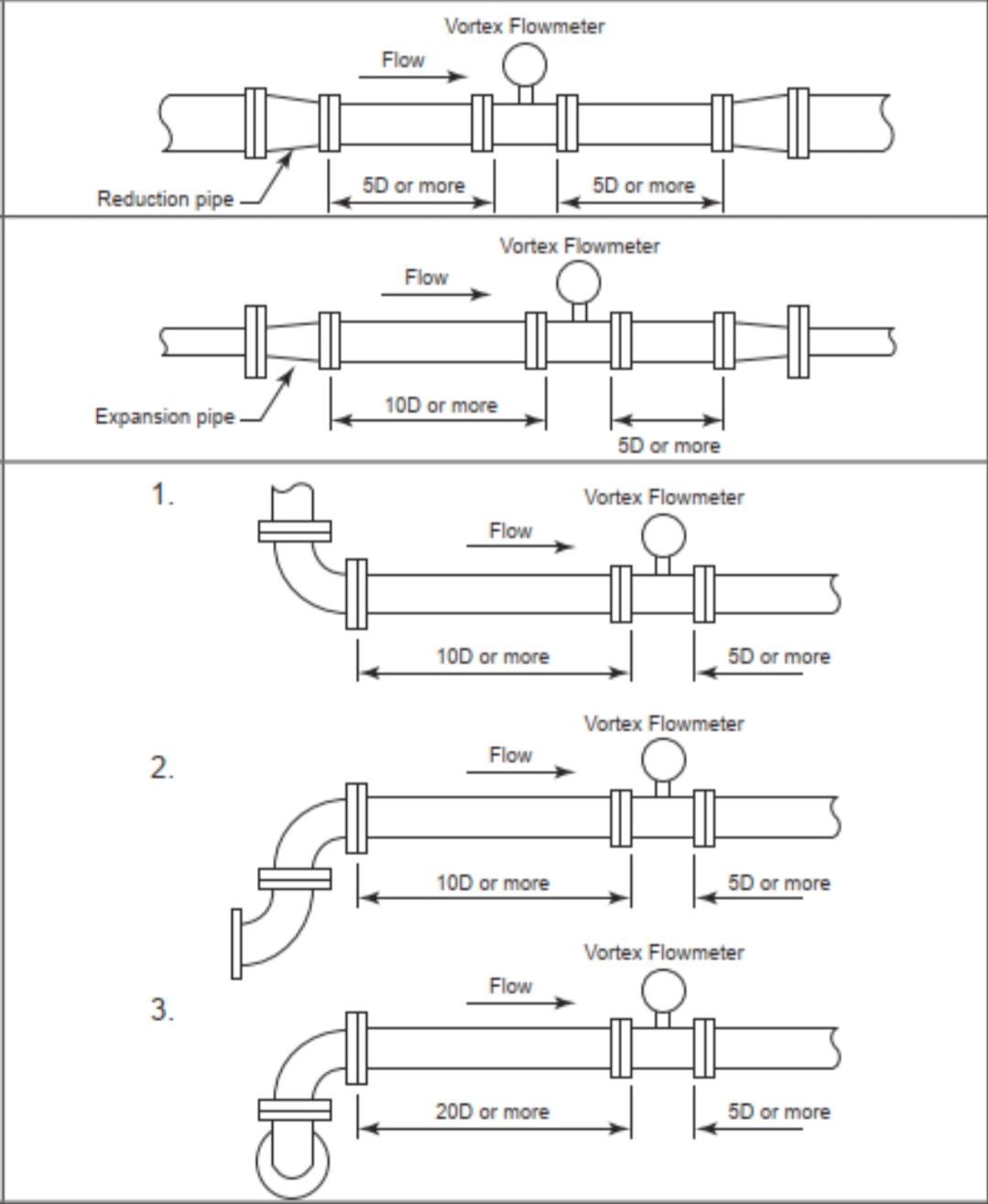

3. Bagian pipa lurus ke hulu dan hilir (jika diperlukan instrumen suhu dan tekanan, sebaiknya dipasang di bagian hilir flowmeter. Instrumen hilir juga harus ditempatkan di luar bagian pipa lurus. Urutan susunan yang disarankan untuk beberapa instrumen adalah: flowmeter, pemancar tekanan, pemancar suhu). Secara umum, mengacu pada persyaratan panjang pipa lurus yang ditentukan dalam sampel produk pabrikan (atau pedoman umum 15D hulu dan 5D hilir sesuai manual instrumen). Beri tahu tim teknik perpipaan terlebih dahulu tentang persyaratan pipa lurus hulu dan hilir untuk pengukur aliran pusaran. Setelah pabrikan instrumen dipilih, persyaratan pemasangan harus dikonfirmasi ulang sesuai dengan spesifikasi pabrikan.

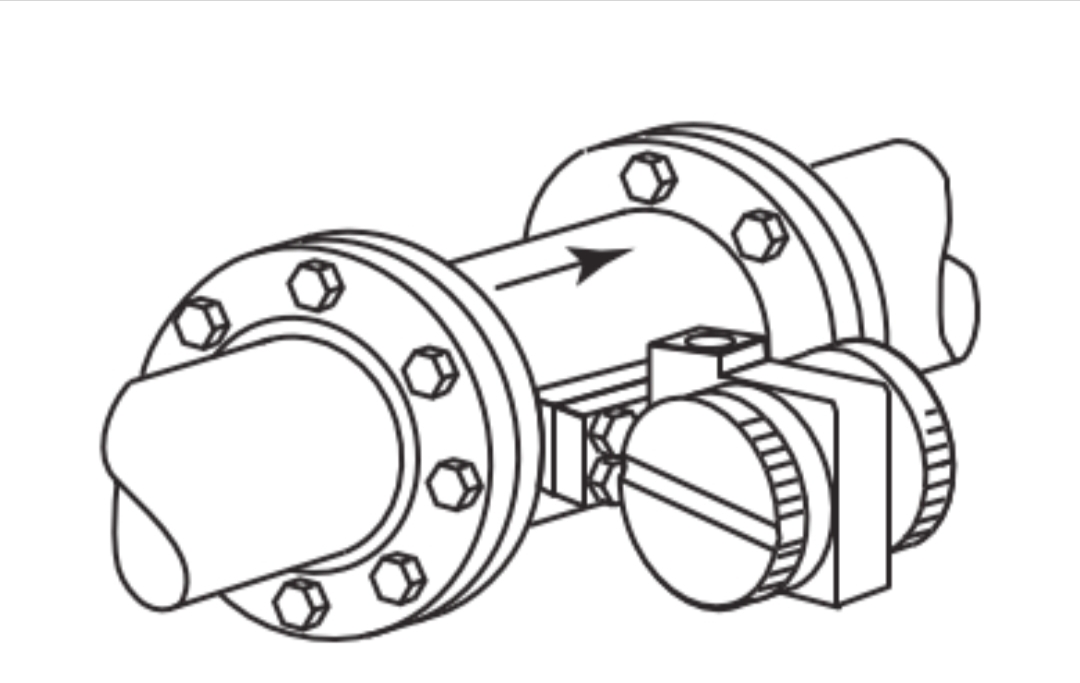

4.Saat mengukur media dengan suhu tinggi, produsen biasanya menyediakan pengukur aliran pusaran tipe terpisah. Untuk pengukur aliran pusaran terintegrasi, orientasi pemancar harus ditentukan berdasarkan suhu medium. Misalnya, saat mengukur uap suhu tinggi, pemancar harus diorientasikan ke samping atau ke bawah (beberapa produsen tidak menyarankan pemasangan ke bawah, karena cairan dapat masuk ke kepala pemancar).
