Penjelasan tentang Φ,DN,Inci(")

inci ( " ) ：

Inci (") adalah satuan spesifikasi umum dalam sistem Amerika, digunakan untuk pipa baja, katup, flensa, siku, pompa, tee, dll. Misalnya, spesifikasinya mungkin 3".

Istilah "inci" (disingkat "dalam.") awalnya berarti "ibu jari" dalam bahasa Belanda, dengan satu inci berarti panjang satu ruas ibu jari. Tentu saja, panjang ibu jari seseorang secara alami berbeda-beda. Pada abad ke-14, Raja Edward II dari Inggris menetapkan "standar inci hukum". Itu didefinisikan sebagai panjang tiga butir jelai terbesar dari tengah bulir jelai, ditempatkan dari ujung ke ujung.

Umumnya, 1" = 2,54 cm = 25,4 mm.

DN：

DN adalah unit spesifikasi umum dalam sistem Tiongkok dan Eropa, yang juga digunakan untuk menentukan spesifikasi pipa, katup, flensa, alat kelengkapan pipa, dan pompa, seperti DN300.

DN mengacu pada diameter nominal pipa (juga dikenal sebagai lubang nominal). Penting untuk dicatat bahwa ini bukanlah diameter luar atau diameter dalam, melainkan nilai rata-rata di antara keduanya, yang dikenal sebagai diameter dalam rata-rata.

Φ：

Φ adalah simbol universal yang menunjukkan dimensi diameter luar pipa, siku, baja bulat, dan material lainnya, yang juga dapat disebut sebagai diameter. Misalnya, Φ609,6 mm mengacu pada diameter luar 609,6 mm. Simbol ini umumnya digunakan dalam aplikasi katup, khususnya untuk sambungan klem.

Interkoneksi Diantara Ketiganya

Pertama, " dan DN memiliki arti yang hampir sama, keduanya pada dasarnya mewakili lubang nominal, yang menunjukkan ukuran spesifikasi. Φ berfungsi untuk menggabungkan keduanya.

Misalnya: Jika pipa baja ditentukan sebagai DN250, pipa yang sama akan diberi label 10" dalam inci. Apakah ada hubungan di antara mereka?

Jawabannya adalah ya. Umumnya, Anda dapat mengonversi dimensi satu inci penuh ke DN dengan mengalikannya dengan 25. Misalnya:

1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

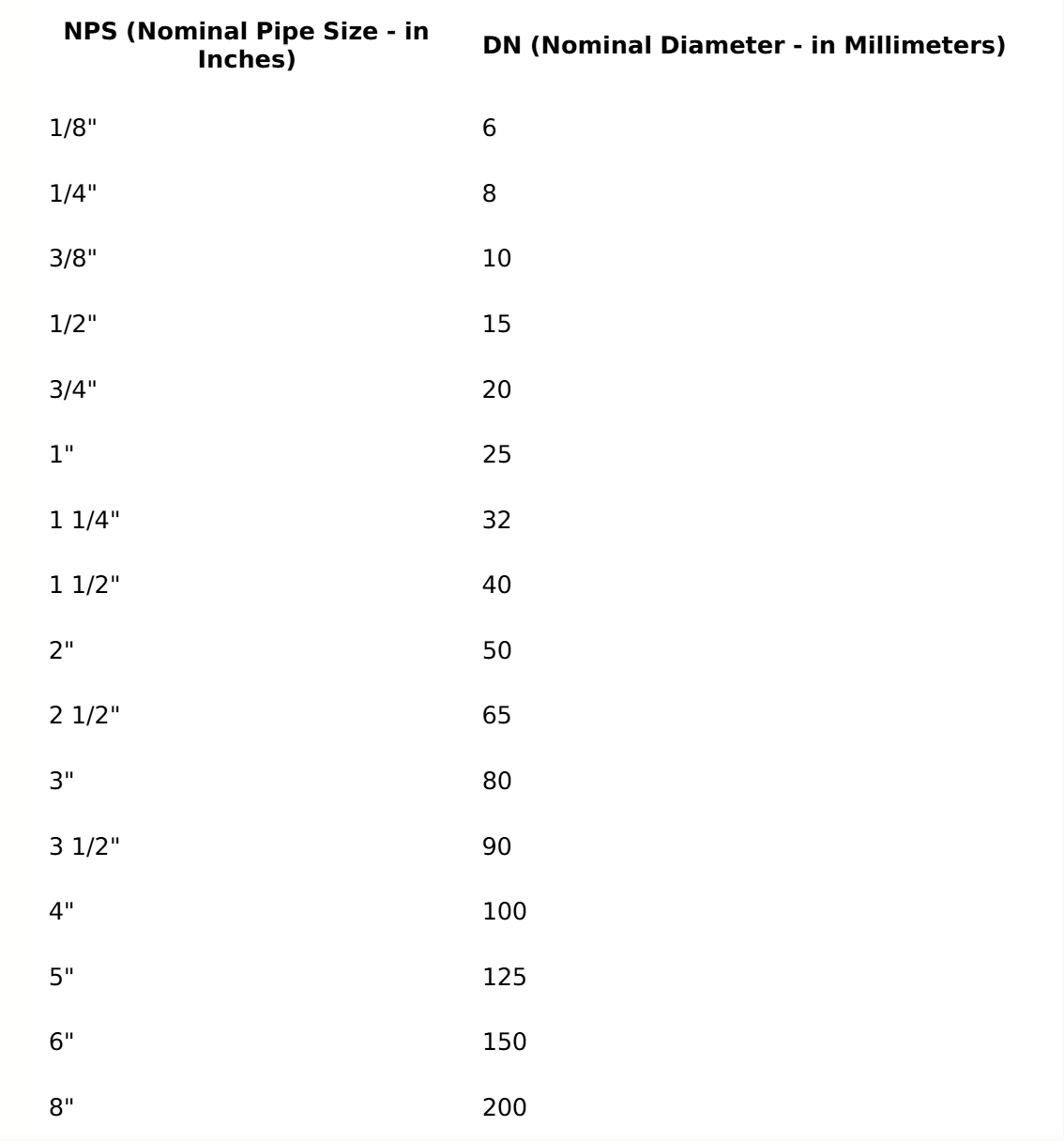

Namun, ada pengecualian. Misalnya, 3" × 25 = 75, yang dibulatkan menjadi DN80. Ada juga dimensi inci dengan pecahan atau desimal seperti 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", ini tidak dapat dihitung seperti itu, tetapi perhitungannya kira-kira sama, sebagian besar merupakan nilai standar :

1/2"=DN15

3/4"=DN20

1-1/4"=DN32

1-1/2"=DN40

2-1/2"=DN65
